Aperçu ProduitsÉquipement de test à C.A. Hipot

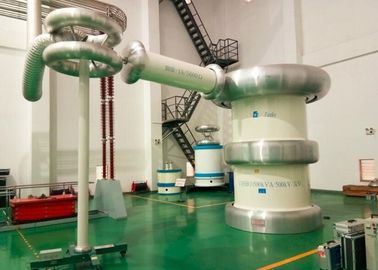

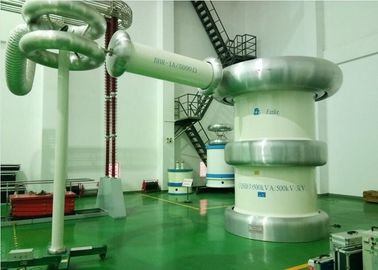

Systèmes d'essai libres de transformateur à CA de PD, équipement d'essai à haut potentiel de type HV

Systèmes d'essai libres de transformateur à CA de PD, équipement d'essai à haut potentiel de type HV

PD Free AC Transformer Test Systems , HV Type High Potential Test Equipment
PD Free AC Transformer Test Systems , HV Type High Potential Test Equipment PD Free AC Transformer Test Systems , HV Type High Potential Test Equipment PD Free AC Transformer Test Systems , HV Type High Potential Test Equipment

Image Grand :  Systèmes d'essai libres de transformateur à CA de PD, équipement d'essai à haut potentiel de type HV meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Fanke High-Voltage
Certification: ISO9001
Numéro de modèle: CQSB-500KVA/500KV
Conditions de paiement et expédition:
Quantité de commande min: une unité de
Prix: Negotiable
Détails d'emballage: Le cas en bois standard d'exportation avec la fumigation libèrent
Délai de livraison: 45~75 jours de travail
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 5units/2months
Description de produit détaillée
Examinez le principe: Circuit de transformateur d'essai de fréquence de puissance Norme d'essai: IEC60060-1 : 2010
Max.Capacity: 500kva Max. Tension: 500KV
Utilisation: Essai à C.A. Hipot dans l'inspection de qualité d'usine pour des transformateurs de puissance, des m Composant :: Pupitre de commande, régulateur de tension, type résistance de transformateur de cylindre, de protec
Examinez la fréquence: 50Hz ou 60Hz coefficient d'utilisation: 60mints ou fait par ordre
Examinez l'exactitude: Aucun moins de 1,0% Forme d'onde de production: onde sinusoïdale pure
Caractéristique de conception: Conception libre de palladium, essai pur de fréquence de puissance, type transformateur d'essai, ins
Surligner:

Testeur de courant alternatif

,

équipement d'essai à haut potentiel

Systèmes d'essai libres de transformateur à CA de PD, système libre de tension de transformateur d'essai de type HT de PD

I. Description des produits et application:

Le système de transformateur d’essai de fréquence d’alimentation libre de la série CQSB est principalement utilisé pour la tenue en tension à la fréquence d’alimentation pour les produits d’électricien et les matériaux isolants ou la structure d’isolation. Il est également utilisé pour l’alimentation d’essai de fréquence d’alimentation sans PD, comme le transformateur, l’induction mutuelle, le parafoudre, etc. il est largement utilisé dans les départements de fabrication d’électriciens, d’exploitation d’énergie, d’institutions de R & D et d’établissements d’enseignement supérieur. Le diviseur de tension du système possède une borne de couplage du signal PD, équipée d'un analyseur PD à 2 ou 4 canaux (en option), une détection PD pour un objet à tester peut être réalisée.

Le modèle CQSB-500KVA / 500KV a deux transformateurs de test empilables de type cylindre en connexion en série pour une tension de test de 500KV et un courant de test de 1A. Le cycle de travail est 60mints, 60mints off,

Jusqu'à présent, cet ensemble de test avait formé de nombreux modèles sérialisés différents en fonction d'applications de test de tenue de vote différentes. Le modèle identique peut voir un autre modèle typique à la clause suivante.

II. Composants principaux:

  • Système de mesure et de contrôle intelligent de la fréquence d'alimentation
  • Armoire de commande d'alimentation,
  • Armoire de régulation de tension,
  • Transformateur d'essai avec type de réservoir en fer ou type de cylindre,
  • Réacteur de compensation,
  • Résistance de protection de fréquence de puissance,
  • Dispositif de protection électronique rapide
  • Couplage capacitif diviseur de tension.

Par exemple, modèle CQSB-500KVA / 500KV

SN Nom des composants Type et spécification Qté Chaque poids Chaque dimension
1 Console de commande FKGB-500KVA 1 pièce 180kgs 1200 * 420 * 820mm
2 Armoire de régulation de tension électrique DT-500KVA 1 pièce 2500 kg 1100 * 1050 * 1250mm

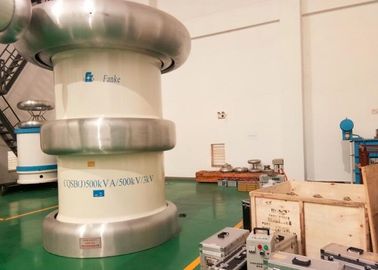

3.1 Premier transformateur de test de type cylindre empilable CQSB-500KVA / 250KV 1 pièce 3000kgs D1200 * H2800mm
3.2 Deuxième transformateur de test de type cylindre empilable CQSB-250KVA / 250KV 1 pièce 2400kgs D1200 * H2500mm
4 Résistance de protection BHR-1A / 500KV 1 pièces 120 kg D380 * L850mm
5 Diviseur de tension avec capacité de couplage TJF-500KV / 500pF 1 jeu 200 kg D320 * H6000mm
6 Accessoires de test spéciaux
Remarque: Une exigence spéciale peut être faite par commande.

III. Objets applicables

  • Décharge partielle et test de tenue à la tension alternative pour le génie électrique et les appareils haute tension, tels que transformateur, SIG, inductance mutuelle, commutateur, traversée, parafoudre, câbles.
  • Tension d'alimentation CA des matériaux isolants

IV Caractéristiques techniques

  • Peu d'ampleur d'installation complète pouvant garantir la magnitude à moins de 5pC (sauf cas particuliers)
  • Coque coulée en résine époxy, corps extérieur isolé du corps isolant corona à haute tension en fibre de verre
  • Basse impédance d'équipement complet, fonctions complètes de protection contre les surtensions, les surintensités, la protection contre les arcs avec fiabilité
  • Moule dédié traité pour le blindage de nivellement, aluminium moulé, surface lisse, poids léger, pratique pour l'installation
  • Le dispositif de test HT de grande capacité utilise un système de mesure et de contrôle intelligent de la fréquence de l'alimentation pour assurer une intelligence et
  • automatisation du contrôle et de la protection.
  • Échantillonnage et utilisation de la communication optique, isolez soigneusement les boucles de commande haute et basse tension.
  • L'auto-inspection et l'affichage de l'état en temps réel sont disponibles dans le processus de test.
  • Fonction de gestion parfaite des données et des rapports.
  • Etre capable d'enregistrer et de dessiner la courbe de test U / T HT, I / T

V. Chiffre de connexion de test (exemple: modèle CQSB-500KVA / 500KV):


VI. Avantages

  1. Test de fréquence de puissance pure à 50Hz ou 60Hz, la distorsion de la tension de sortie (THD) est très petite.
  2. Répondre aux exigences de mesure de décharge partielle faible
  3. Structure modulaire pour gagner de la place dans la salle d'essais
  4. Basse impédance, large domaine d'application
  5. Facile à utiliser avec un système de mesure contrôlé par ordinateur
  6. Circuit de protection complet pour assurer la sécurité du personnel et des équipements
  7. Composants électroniques sensibles aux surtensions et aux transitoires
  8. Particulièrement adapté aux tests nécessitant une tension stable, même si la charge change sous tension (tests corona, wet & pollution) ou lorsque la charge est inductive (transformateurs de tension inductifs).

VII. Données techniques générales:

  1. Mode de test du système: Systèmes de test de tension de tenue libre de PD sans transformateur avec transformateur à cylindre
  2. Modèle de système: CQSB-500KVA / 500KV
  3. Alimentation d'entrée: 380 ± 10% (monophasé), 50Hz / 60Hz
  4. Capacité de sortie nominale: 500 kVA
  5. Tension de sortie nominale: 500KV
  6. Tension d'essai maximale: pas plus de 500KV
  7. Courant de sortie nominal: 1.0A
  8. Reg. Plage de fréquences: 50 / 60Hz
  9. Forme d'onde de la tension de sortie: onde sinusoïdale pure
  10. Élévation de température: Moins de 65 K sous le courant nominal fonctionnant pendant 60 minutes;
  11. Niveau sonore: pas plus de 65dB
  12. Structure: immergée dans l'huile avec le type de cylindre conçu


VIII. Autres composants optionnels

  1. Filtre de bruit d'alimentation
  2. Triple et cinquième filtre
  3. Réacteur de compensation
  4. Dispositif de protection rapide électronique contre les surtensions
  5. Condensateur standard SF6 ·
  6. Détecteur de décharge partielle


IX. Autre modèle typique

1. type de transformateur unique :

MODÈLE

Capacité nominale

(KVA)

Alimentation en entrée BT (KV) Tension de sortie nominale (KV)

Dimension du transformateur de cylindre

D × H (mm)

poids (kg)
CQSB-1.5KVA / 50KV 1,5 0,22 50 430 * 580 65
CQSB-2.5KVA / 50KV 2,5 0,22 50 280 * 500 70
CQSB-3KVA / 50KV 3 0,22 50 300 * 510 72
CQSB-5KVA / 50KV 5 0,22 50 60460 * 580 110
CQSB-5KVA / 100KV 5 0,22 100 40640 * 820 130
CQSB-10KVA / 100KV dix 0,22 100 20620 * 850 160
CQSB-50KVA / 100KV 50 0.4 100 725 * 1100 00 500
CQSB-12KVA / 120KV 12 0,38 120 750 * 1230 380
CQSB-15KVA / 150KV 15 0,38 150 820 * 1220 500
CQSB-20KVA / 200KV 20 0,38 200 1080 * 1700 900
CQSB-50KVA / 250KV 50 0,38 250 1460 * 1520 1250
CQSB-75KVA / 250KV 75 0,38 250 1460 * 1780 1450
CQSB-75KVA / 500KV 75 0,38 500 2000 * 4850 6800
CQSB-100KVA / 100KV 100 0,38 100 *1000 * 1250 800
CQSB-100KVA / 150KV 100 0,38 150 1410 * 1620 1700
CQSB-100KVA / 250KV 100 0.6 250 1100 * 1450 1550
CQSB-125KVA / 250KV 125 0,38 250 1540 * 2060 3460
CQSB-150KVA / 150KV 150 0.6 150 1420 * 1620 2200
CQSB-2000KVA / 500KV 2000 3 500 3000 * 4800 50000

2. type de transformateurs à cylindre empilables:

MODÈLE

Capacité nominale

(KVA)

Alimentation en entrée BT (KV) Tension de sortie nominale (KV)

Dimension du transformateur de cylindre

D × H (mm)

poids (kg)
CQSB-10KVA / 2 * 50KV dix 0,2 100 *410 * 980 200
CQSB-25KVA / 2 * 125KV 25 0,38 250 1250 * 2200 890
CQSB-100KVA / 2 * 200KV 100 0,38 400 1580 * 3650 2500
CQSB-150KVA / 2 * 150KV 150 0,38 300 1600 * 3200 3980
CQSB-300KVA / 2 * 150KV 300 0,38 300 1600 * 3800 4280
CQSB-250KVA / 2 * 250KV 250 0,38 500 2220 * 6100 11200
CQSB-500KVA / 2 * 250KV 500 0.6 500 302030 * 4600 18500
CQSB-600KVA / 2 * 300KV 600 3 600 3200 * 8000 19000
CQSB-1200KVA / 2 * 300KV 1200 0.6 600 *3000 * 6200 28900
CQSB-1250KVA / 2 * 125KV 1250 3 250 004500 * 3200 14500
CQSB-300KVA / 2 * 300KV 300 3 600 10 2610 * 5600 10000
