Appareil de contrôle d'identification de câble non alimenté, approbation à haute tension de la machine d'essai ISO9001

Testeur d'identification de câble non alimenté, Identificateur de câble, Identification de séquence de phase de câble haute tension

I. Introduction du produit

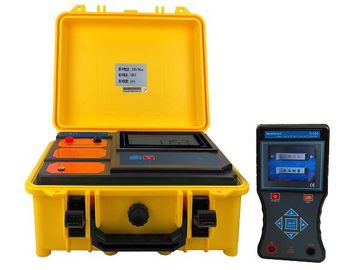

L'identificateur de câble S180 est conçu pour que les ingénieurs et les manipulateurs de câbles électriques résolvent les problèmes techniques d'identification du câble. L'utilisateur peut identifier avec précision l'un des câbles cibles à partir de plusieurs câbles traversant l'instrument, et éviter de scier accidentellement le câble sous tension et de provoquer des accidents graves. L'identification du câble commence par l'opération aux deux extrémités du câble et doit garantir l'exactitude des doubles chiffres aux deux extrémités du câble. Quelle que soit la fiabilité de la mémoire du personnel sur le terrain, elle ne remplace pas l'identification d'instruments professionnels. Ce produit ne convient que pour l'identification sur site des câbles éteints. Il est strictement interdit de connecter l'identificateur de câble au câble d'alimentation en fonctionnement! L'instrument se compose d'un émetteur, d'un récepteur et d'une pince de courant flexible.

L'émetteur utilise le principe du courant pulsé pour injecter un signal de courant pulsé dans le cœur du câble. Ce courant génère un champ électromagnétique autour du câble cible pour la détection et l'identification par le récepteur et la pince de courant flexible. Puisque le courant est directionnel, la détection est également directionnelle. Le transmetteur adopte une conception de boîte à outils spéciale intégrée, utilisant du plastique polypropylène comme matière première, ajoutant un nouveau matériau de remplissage composite dans un seul moulage par injection, qui présente une densité, une résistance, une rigidité, une dureté, une résistance à l'usure, une résistance à la chaleur et des performances d'isolation faibles. L'armoire peut supporter une pression d'environ 200 kg et le grand écran ACL hôte affiche la charge restante de la batterie en temps réel, tandis que le rétroéclairage blanc et le signal dynamique du signal de transmission sont clairs en un coup d'œil.

Le récepteur est un appareil de poche doté d'un écran LCD couleur de 3,5 pouces qui affiche de manière dynamique les informations pertinentes en cours. Microprocesseur intégré haute vitesse, détection et identification automatiques en temps réel du câble cible; avec fonction de détection de tension alternative, plage 0,01V ~ 600Vca (50Hz / 60Hz).

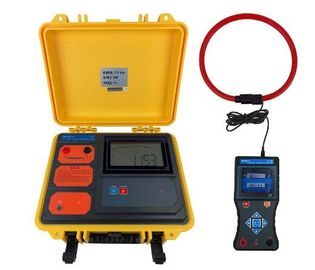

La pince ampèremétrique flexible est une bobine de Rockwell avec une excellente capacité de suivi transitoire pour identifier rapidement le courant d'impulsion généré par l'émetteur pour des câbles épais ou des conducteurs de forme irrégulière. Le diamètre intérieur de la mâchoire est d'environ 200 mm et le câble de 200 mm ou moins peut être serré. Il n'est pas nécessaire de déconnecter la ligne à tester, mesure sans contact, sûre et rapide.

Remarque spéciale: conformément au principe de conception de cet instrument, l'identificateur de câble est limité au câble dont le câble cible est une panne de courant. Veuillez confirmer que le câble cible appartient à cette gamme avant utilisation. Lors de l'identification, vous devez utiliser à la fois l'émetteur et le récepteur portable de l'instrument.

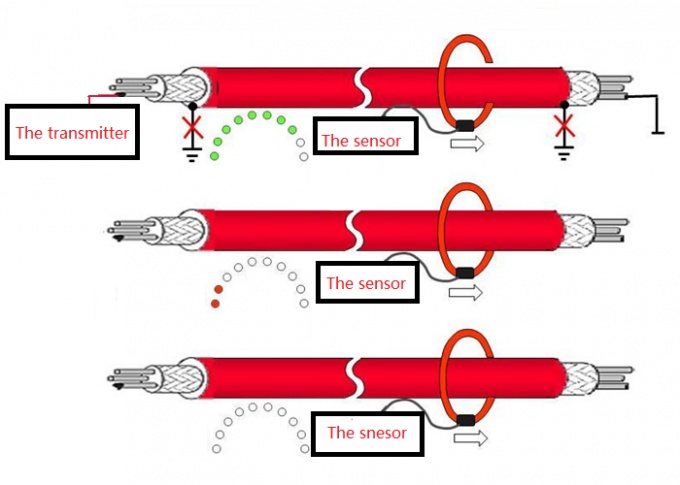

II. Principe du produit

III. Caractéristiques techniques

1． Conditions de référence et conditions de travail

2. spécification de l'émetteur

Spécification 3.Receiver

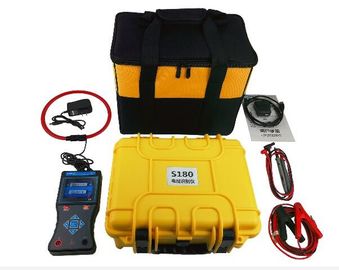

IV Composition

Emetteur 1 set

Capteur récepteur 1 set

Toolkit 1 set

Ligne de test 2 pièces (rouge et noir)

Pince de courant flexible 1 pcs

Chargeur USB 9V, câble de charge 1 set

Chargeur 12.6V 1 pcs

Batterie lithium 7,4 V 1 groupe (à l'intérieur du testeur)

Batterie au lithium de 11,1 V 1 groupe (à l'intérieur du testeur)

Manuel, carte de garantie, certificat 1 set
