Détecteur de câble souterrain de gamme automatique, traceur avancé de fil avec l'émetteur

Détecteur de câble souterrain, testeur de défaut de court-circuit de câble, traceur de fil avancé

I. Introduction du produit

Les électriciens rencontrent souvent le besoin de suivre les câbles ou les câbles et de déterminer quel fusible est connecté.Pour un circuit spécifique ou pour identifier et suivre les tuyaux en métal, les tuyaux de chauffage ou les câbles souterrains. Le détecteur de câble peut être une assistance utilisateur.

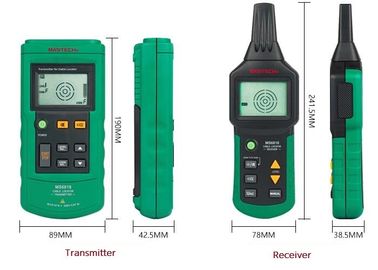

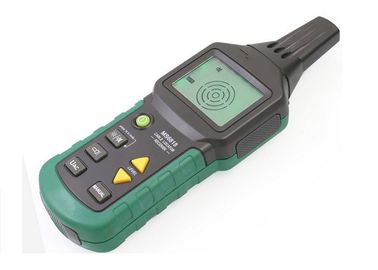

Le testeur MS6818 comprend un émetteur de signal et un récepteur, largement utilisés dans la construction et la maintenance de câbles de communication, de câbles électriques, de tuyaux métalliques, etc. Les câbles conducteurs de courant et de tension, les circuits électriques, les conduits, les conduites d'eau et de chauffage, les fusibles, les commutateurs peuvent tous être localisés. Les courts-circuits et les interruptions de lignes et de câbles assortis peuvent être détectés. Mieux encore, la détection est possible non seulement sous terre, mais aussi dans les murs et le béton.

II. Principe de fonctionnement

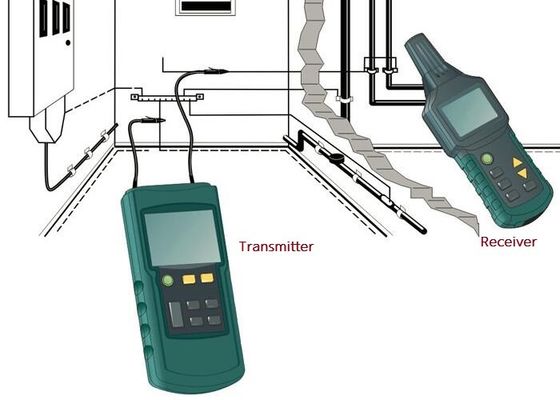

Le détecteur de câble comprend un émetteur et un récepteur. L'émetteur fournit une tension alternative modulée au câble correspondant. La tension alternative crée un champ électrique autour du câble, le récepteur est équipé d'une bobine. Lorsque le récepteur est placé à proximité du conducteur électrique correspondant, le flux de signal passe la bobine et entre dans le récepteur. Ce phénomène est également appelé pénétration de bobine. il produira une très petite tension dans la bobine, les circuits électroniques du récepteur calculent cette tension et l’affichent sur l’écran LCD. Le signal transmis par le testeur est codé numériquement. Cela garantit que le signal peut être reçu clairement par le récepteur, en évitant toute interférence dans les champs, par exemple les lampes fluorescentes électroniques, provoquée par un ballast ou un convertisseur.

III. Application

Cet instrument est largement utilisé dans la construction de câbles de communication, la construction de câbles électriques, la construction de canalisations de construction, les câbles de communication avec circuit d'alimentation et l'entretien des lignes de chauffage électriques est un outil indispensable pour le personnel de construction et de maintenance de première ligne.

• Détection du chemin de pose des câbles, des lignes électriques et des conduites d'alimentation en eau enfouis sous les murs et sous terre
• Détecter les câbles enfouis dans les murs et sous terre, cassés dans les lignes électriques et les défauts de court-circuit
• Trouver des fusibles et leurs circuits de sécurité
• Vous recherchez des prises couvertes et des boîtes de jonction
• Rechercher des défauts de circuit ouvert et de court-circuit dans le circuit de chauffage électrique sous le sol
• Trouvez la panne ou le court-circuit du câble dans le mur ou la terre
• Suivre les câbles dans le mur ou la terre
• Trouvez le fusible et protégez
• Trouver la panne ou le court-circuit du conduit sous le plancher
• Suivre un conduit métallique dans le projet de Ware ou à chaud

IV Caractéristiques techniques

• Transmetteur avec fonction voltmètre CC, mesure linéaire de 12 à 400 V en courant alternatif et continu

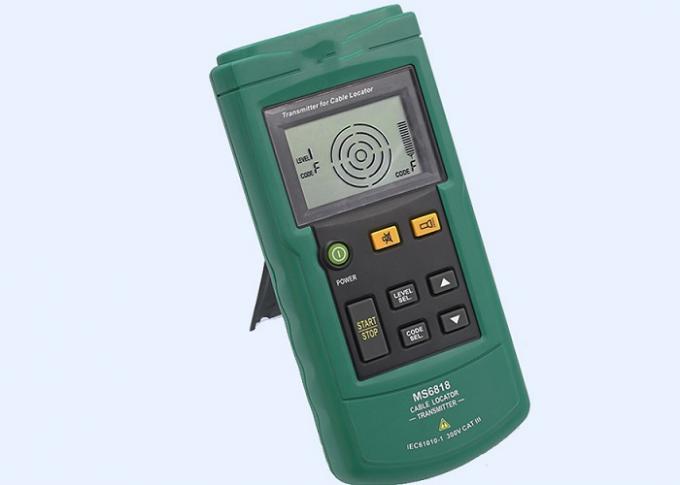

• L'émetteur peut afficher le niveau de puissance d'émission défini, le code d'émission, les informations sur l'énergie de la batterie, les valeurs et types de tension externe mesurés, ainsi que les symboles d'avertissement de haute tension externe. Ces signaux peuvent également être reçus et affichés sur la machine.
• L’émetteur dispose d’une fonction d’autotest et la sensibilité du récepteur peut être réglée automatiquement ou manuellement.
• Le récepteur possède une fonction de balayage automatique de la fréquence, et les émetteurs et récepteurs une fonction de sourdine, ce qui est pratique pour les tests silencieux dans les hôpitaux, etc.
• Des émetteurs supplémentaires peuvent être fournis pour développer ou différencier plusieurs signaux
• Compact, durable et facile à transporter
• La sensibilité du récepteur peut être sélectionnée
• Rangement automatique,
• Mise hors tension automatique
• Rétro-éclairage et lumière de travail

Un séjour sans faille

V. Données techniques

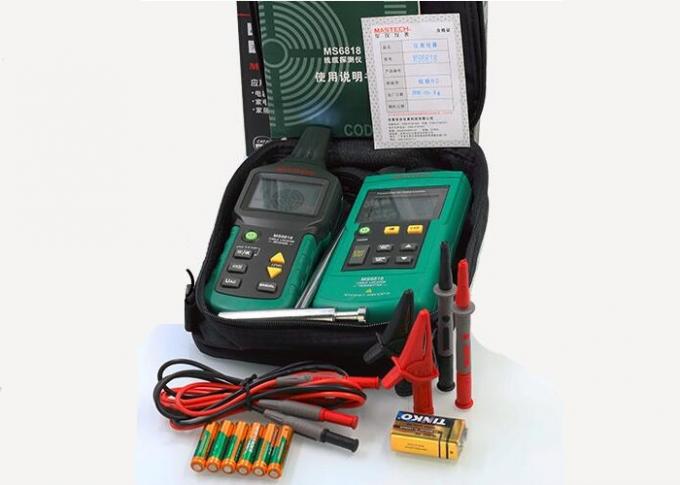

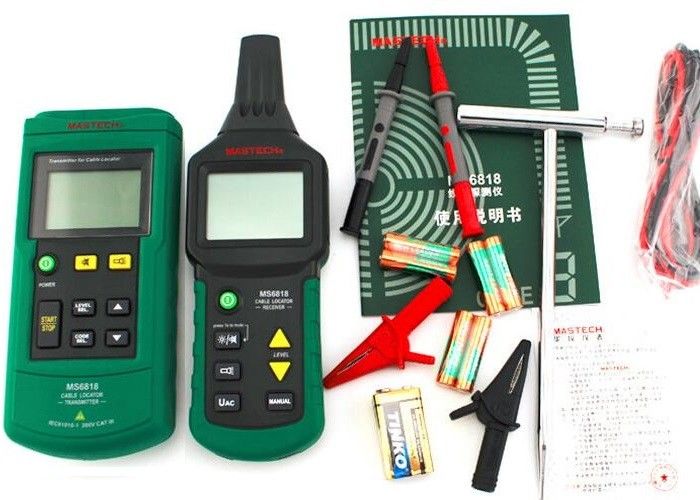

VI. Liste de fournitures principale
