Court-circuit de l'équipement de test d'impédance du CA de rotor de générateur

Instrument d'essai d'impédance à CA de rotor de générateur, essai caractéristique de court-circuit de tour à tour

I. Description du produit et pourquoi choisir le dispositif de test:

Le court-circuit «tour à tour» de l’enroulement du rotor du générateur est un défaut courant dans le système électrique. Lorsque le défaut se produit, le courant du rotor et la température des enroulements augmentent, ce qui limite la sortie du générateur et affecte même le fonctionnement normal de celui-ci. Le court-circuit entre les tours est généralement déterminé en mesurant l’impédance alternative et la perte de puissance des enroulements du rotor du générateur. La méthode de mesure traditionnelle consiste à utiliser de nombreux instruments de test pour mesurer après assemblage sur le terrain. Cette méthode, qui nécessite de nombreux équipements de test pour former un système de mesure, présente l'inconvénient de disposer de données de tri lourdes, fastidieuses, fastidieuses et d'une précision de mesure moindre.

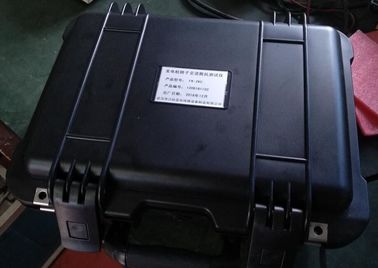

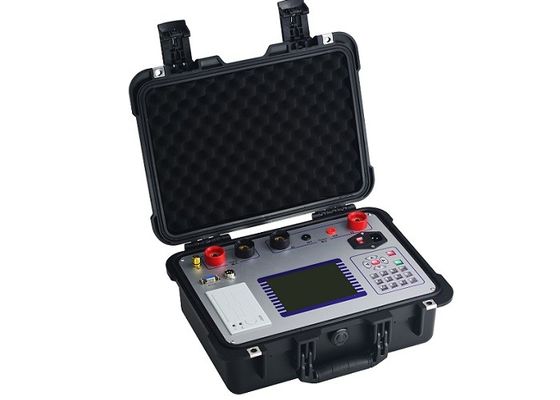

Le modèle FK-ZKC, appareil de test d’impédance de rotor de générateur, est un instrument spécial permettant de déterminer si le court-circuit tour à tour est présent dans l’enroulement du rotor du générateur. Il permet de mesurer manuellement et automatiquement sous forme de tension, de courant, d'impédance, de puissance et de vitesse de rotation.L'instrument adopte la technologie de microprocesseur à haute vitesse de pointe, avec des fonctions plus puissantes, des performances préférables et une utilisation plus pratique. Le testeur présente une série de caractéristiques telles qu'une fiabilité élevée, une utilisation facile, une précision de test élevée, sa compacité et sa légèreté, etc., et se situe actuellement au premier rang national.

II. Caractéristiques techniques

1. Le produit peut fournir une acquisition, une mesure, un affichage, un stockage et une impression entièrement automatiques de tous les paramètres de mesure et des courbes caractéristiques d’impédance (tension, courant, impédance, puissance, fréquence, numéro d’équipement, temps, etc. ).
2. Le produit se caractérise par une plage de mesure ultra-large, capable de mesurer de manière entièrement automatique ou manuelle l'impédance alternative et leurs courbes caractéristiques de tous les rotors du générateur.
3. Le produit dispose d'un stockage intégré de très grande capacité, capable de stocker les données de test. Il permet également de télécharger les données sur un PC via l'interface de communication industrielle standard (RS232). Le téléchargement de données, la génération automatique et la compilation de rapports de test typiques peuvent être réalisés à l'aide du logiciel fourni avec le produit développé par notre société, afin de faciliter la gestion technique et l'archivage.
4. Le produit dispose de fonctions de protection parfaite contre les surtensions et les surintensités, dans lesquelles les seuils de protection contre les surintensités et les surtensions peuvent être ajustés automatiquement en fonction des réglages des paramètres de test. Grâce à ces caractéristiques, le dispositif est simple et peut assurer la sécurité des équipements testés.
5. Le produit peut également être utilisé pour les tests à vide et en court-circuit des transformateurs monophasés ainsi que pour les tests caractéristiques volt-ampères des transformateurs de tension (de courant) et des bobines de suppression d'arc.
6. Le produit dispose d’un grand écran LCD graphique avec une interface de menu entièrement en chinois et des instructions de curseur, ce qui est simple et pratique. Les données de test et les courbes peuvent être affichées en temps réel et les coordonnées curvilignes peuvent être automatiquement mises à l'échelle pour une lecture plus claire de la carte.
7. Le produit est équipé d'une mini-imprimante capable d'imprimer les rapports de test d'impédance CA et les courbes caractéristiques d'impédance CA en temps réel.
