Aperçu ProduitsÉquipement de test partiel de décharge

Testeur professionnel professionnel de méthode PD de méthode de courant d'impulsion d'équipement de test de décharge partielle

Testeur professionnel professionnel de méthode PD de méthode de courant d'impulsion d'équipement de test de décharge partielle

Professional Partial Discharge Test Equipment Impulse Current Method PD Tester
Professional Partial Discharge Test Equipment Impulse Current Method PD Tester Professional Partial Discharge Test Equipment Impulse Current Method PD Tester

Image Grand :  Testeur professionnel professionnel de méthode PD de méthode de courant d'impulsion d'équipement de test de décharge partielle meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Fanke High-Voltage
Certification: ISO9001
Numéro de modèle: Série de XD210X
Conditions de paiement et expédition:
Quantité de commande min: une unité de
Prix: Negotiable
Détails d'emballage: Le cas en bois standard d'exportation avec la fumigation libèrent
Délai de livraison: 20~25 jours de travail
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10Units/Month
Description de produit détaillée
Examinez le principe: Méthode de courant d'impulsion pour la détection de palladium Utilisation: Essai partiel de décharge de Digital
Référez-vous la norme: Mesure partielle de la décharge IEC60270 ; Directive de DL/T 417 pour la mesure locale de la décharg Application: transformateur de puissance, CB, bague, CT, pinte, discloser et ainsi de suite

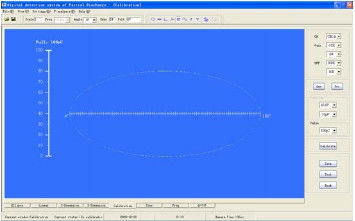

Affichage de palladium: L'ellipse, augmentent, ligne droite, opération de Win XP Chaîne de capacité: 6pF~250uF peut être détecté
Modèle facultatif: 2channels, 4channels, 6channels sensibilité: 0.1pC
Surligner:

équipement de mesure de décharge partielle

,

ensemble d'essai de décharge partielle

Testeur de détection de décharge partielle numérique, instrument de détection de PD, testeur de méthode de courant d'impulsion

1. Introduction du produit:

En raison de défauts de fabrication ou d'installation, une décharge se produit dans la partie isolée de l'extrémité du câble sous tension (joint) jusqu'à ce que la dégradation de l'isolation se produise, et même un incendie ou une explosion pouvant se produire avec des défauts incertains. Par conséquent, la recherche des problèmes cachés avant l’accident est la solution pour résoudre le problème, ce qui rend la détection de décharge nécessaire pour les équipements de puissance.

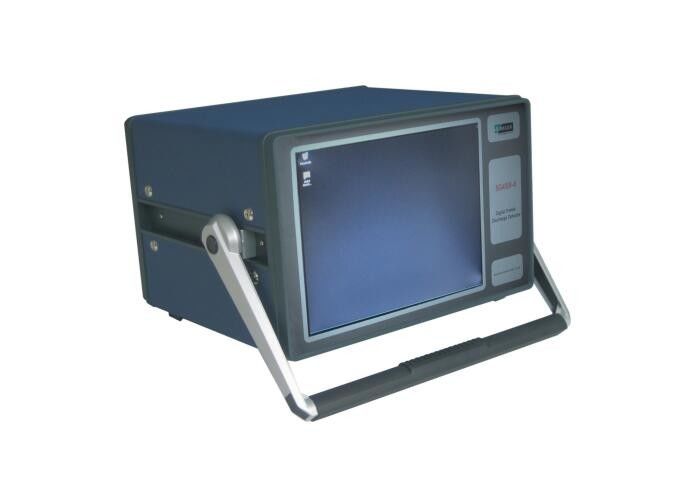

Le modèle XD2104 est un type d’instrument d’inspection de décharge partielle de méthode de courant à impulsions de type numérique. Il présente la caractéristique d’un faible volume, d’excellentes performances et une utilisation facile.

II. Composants principaux:

SN Nom de l'équipement Type et spécification Unité Qté
1 Machine hôte XD2104 Pièce 1
2 Calibrateur série JZF JZF-10 Pièce 1
3 Amplificateur pièce 1
4 Unité de signal d'entrée SN 2, 3,4 ensemble 1
5 Fil de connexion standard Ensemble 1

III. Détecter la figure principale

Remarque: le groupe de transformateurs de test sans PD (groupe de test de tenue en tension de fréquence fréquence) augmente la tension de test cible en un objet testé (tel que transformateur de puissance, disjoncteur, bague, TC, PT, afficheur, etc.) pour la détection de PD requise, le couplage les bornes du diviseur de tension auront un signal de couplage PD au testeur de détection de PD JF 2002, puis obtiendront le niveau de PD de l'objet testé.

VI. Paramètres techniques du testeur de PD XD2014

1. Modèle: Système de détection numérique XD2104 de décharge partielle

2. Alimentation: 220V AC -5% à + 10%

3. Freq: 50Hz ± 5%

4. environnement

4.1Température: -5 40 ℃

4.2Humidité: <85%

5. sécurité

  • Résistance d'isolement:> 2MΩ
  • Fuite: <3.5mA
  • Rigidité diélectrique: la ligne électrique jusque dans
  • le châssis peut supporter une tension de 1500V (50HZ RMS) pendant 1min.

6. Taille et poids: 300x350x90 (mm) poids: 4 kg

7.Host index de fonction

7.1 Numéro CH: 2,4,6 optionnel

note: XD2102 --- 2 canaux

XD2104 --- 4 canaux

XD2106 --- 6 canaux

7.2 Sensibilité: 0.1pc

7.3 Bande de mesure: bande passante 3dB de 10kHz à 1000kHz

7.4 Multi-fichier n'importe quelle combinaison;

Lp: 10K, 20K, 40K, 80K ; Hp: 100K, 200K, 300K, 1000K

7,5 Plage de gain: -20 dB ∽ +40 dB Le quatrième rapport peut être grossier pour un réglage précis.

7.6 Précision d'échantillonnage: 12Bit

7.7 Fréquence d'échantillonnage: 10 M / sec .;

7.8 Surveillance de la tension externe: tension efficace, précision analogique / numérique de 14 bits;

7.9 Synchronisation: interne et externe facultative,

synchronisation externe: 30HZ-600HZ

synchronisation automatique;

7.10 Plage d'entrée synchrone: 10V -220V;

7.11 Erreur de linéarité des stalles de la plage <5% ± 1PC;

8. Calibrateur externe (CE)

  • Impulsion de sortie standard front montant <60nS
  • Bord descendant de la sortie d'impulsion standard> 100uS
  • Tension d'impulsion standard: 0.5V, 1.0V, 2.0V, 5.0V
  • Condensateurs d'étalonnage: 10pF, 100pF
  • Résistance de sortie <100Ω
  • possède 12 impédances de détection indépendantes, chacune d’elles fournissant la portée du condensateur d’accord (Ct ') sur le panneau. Tant que le condensateur de résonance Ct du condensateur de réglage du circuit de détection rentre dans le champ d'application de Ct, il suffit de répondre aux exigences de la sélection de test Impédance Fiche technique
NON. Capacité d'accord (Ct´) Courant maximal RMS
Le minimum Médian Maximum

Déséquilibré

circuit

Équilibre

Circuit

1 6pF 25pF 100pF 30mA 0.25A
2 25pF 100pF 400pF 60mA 0.5A
3 100pF 400pF 1500pF 120mA 1A
4 400pF 1500pF 6000pF 250mA 2A
5 1500pF 6000pF 25nF 500mA 4A
7 25nF 100nF 400nF 2A 15A
8 100nF 400nF 1.5uF 4A 30A
9 400nF 1.5uF 6.0uF 8A 60A
dix 1.5uF 6.0uF 25uF 15A 120A
11 6uF 25uF 60uF 25A 200A
12 15uF 60uF 250uF 50A 300A

VII. Appariement facultatif autre ensemble de test

  • Systèmes de production de courant alternatif à haute tension détectant les PD: Transformateurs de test de fréquence sans alimentation de la série CQSB
  • Unité de couplage de signal PD: Diviseur de tension de couplage ou condensateur de couplage standard, pas de type corona
