Équipement d'essai en direct de décharge partielle de câble de XLPE, type d'essai de patrouille de Pd

Détecteur de décharge partielle de type de patrouille pour le câble de XLPE et le transformateur de puissance vivants

1. Introduction du produit:

En raison de défauts de fabrication ou d'installation, une décharge se produit dans la partie isolée de l'extrémité du câble sous tension (joint) jusqu'à ce que la dégradation de l'isolation se produise, et même un incendie ou une explosion pouvant se produire avec des défauts incertains. Par conséquent, la recherche des problèmes cachés avant l’accident est la solution pour résoudre le problème, ce qui rend la détection de décharge nécessaire pour le câble sous tension.

Le modèle PPD8209A est une sorte d’instrument d’inspection à décharge partielle haute fréquence qui adopte les méthodes de détection de courant à haute fréquence et par ultrasons pour l’inspection de DP et la détection de câble et transformateur MT / HT sous tension via un HFCT (transformateur de courant à haute fréquence) ou un transducteur à ultrasons . Il présente les caractéristiques suivantes: petit volume, excellente performance et facilité d'utilisation.

Le testeur PD adopte une technologie électronique et informatique moderne pour réaliser l’amplification du signal (analogique, électronique, numérique), le filtrage, l’acquisition de données, le traitement de données, l’affichage graphique, la génération automatique de rapports de test, complétant ainsi la mesure et l’analyse de décharges partielles.

2. Norme de référence

GB 7354 Mesure de décharge partielle

DLT 417 Ligne directrice pour la mesure locale de la décharge partielle d'équipements électriques

GBT 16927.1 Technologie de test de haute tension - Partie 1: Prescriptions générales de test

GBT 16927.2 Techniques de test haute tension - Partie 2: Système de mesure

GB T 16927.3 Techniques des tests haute tension - Partie 3: Définition et exigences des tests sur site

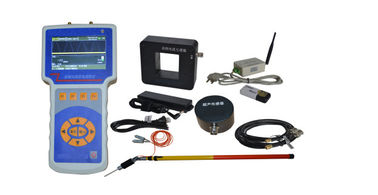

3. composants principaux:

4. Principe et méthode de détection:

4.1 Principe de mesure du capteur de courant haute fréquence

Le capteur de courant haute fréquence est principalement utilisé pour la détection de décharge partielle d'équipements électriques à haute tension et adopte le principe du courant à impulsions. Étant donné que la plupart des équipements électriques à haute tension ont une capacité répartie du côté haute tension et basse tension ou de la partie mise à la terre, lorsqu’une décharge à zone de champ électrique élevée se produit, le signal de décharge est couplé à la partie mise à la terre et entre dans la terre par la ligne de terre. Le capteur HFCT est pincé sur la ligne de terre et détecte le signal de courant impulsionnel généré par le PD, obtenant ainsi des informations de décharge partielle du dispositif pendant le test. Il est principalement utilisé pour la détection de signal de décharge partielle d'équipements de moyenne et haute tension tels que câbles, transformateurs, réacteurs, SIG, appareillage.

4.1.1 Détection de courant haute fréquence pour câble XLPE

En raison de défauts de fabrication ou d'installation, une décharge se produit dans la partie isolée du joint d'extrémité du câble jusqu'à ce que la dégradation de l'isolation se produise et même qu'un incendie ou une explosion puisse se produire. Par conséquent, la recherche des problèmes cachés avant l’accident est la clé pour résoudre le problème, ce qui rend la détection des charges nécessaire.

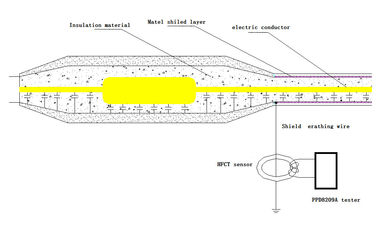

Dans les câbles haute tension, les fils et le blindage de la gaine métallique sont séparés par un matériau isolant pour former une capacité distribuée, de l'ordre de plusieurs centaines de pF, formant un chemin pour les signaux haute fréquence. Par conséquent, le signal de décharge partielle haute fréquence est transmis par la capacité distribuée au fil de masse. Lorsque la décharge interne se produit, un courant d'impulsion haute fréquence est généré et le courant d'impulsion haute fréquence traverse la capacité répartie entre le noyau et la gaine métallique, du noyau à potentiel élevé au blindage métallique à faible niveau. Sur le manchon et entrez la terre à travers le connecteur intermédiaire du câble ou le fil de terre de la borne. Par conséquent, un capteur de transformateur de courant haute fréquence est connecté au fil de terre situé au niveau du joint intermédiaire ou de la borne pour coupler le courant de décharge partielle d'impulsions haute fréquence dans le capteur et passer à travers le câble de test entre le capteur et l'instrument de surveillance. Le testeur d'inspection PPD8209A effectue l'acquisition et l'analyse du signal.

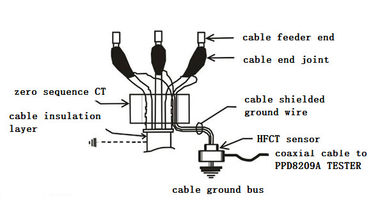

Le chiffre indiqué pour le câble sous tension ou le raccord de câble sous tension est le suivant:

4.2. Principe de mesure par ultrasons (US)

Lorsqu'un signal de décharge partielle est généré à l'intérieur de l'équipement d'alimentation, des vibrations et des bruits de l'impact sont générés. Les méthodes par ultrasons mesurent les signaux de décharge partielle en montant un capteur à ultrasons sur la paroi extérieure de la chambre du dispositif. Le procédé est caractérisé en ce que le capteur n’a aucune connexion avec le circuit électrique de l’équipement géographique et n’est pas perturbé par l’appareil électrique, mais est sensible au bruit ambiant ou aux vibrations mécaniques des équipements extérieurs lorsqu’il est utilisé sur le terrain. Etant donné que le signal ultrasonore a une forte atténuation dans les matériaux isolants couramment utilisés de l'équipement de puissance, la plage de détection du procédé de détection ultrasonore est limitée, mais présente l'avantage d'une grande précision de positionnement de la PD.

4.2.2 PD à détection ultrasonique pour câble sous tension

Pour les câbles à haute tension sous tension, dans de nombreux cas, en raison de la mauvaise qualité du câble lui-même ou de ses accessoires, des dommages dus à la force externe et aux dommages mécaniques, de la corrosion et de l'humidité, des problèmes de qualité de construction du raccord de câble, du vieillissement des accessoires et d'autres facteurs, le raccord de câble est sujettes à une décharge partielle. Par conséquent, il est nécessaire d'effectuer une détection de décharge partielle sur les câbles haute tension.

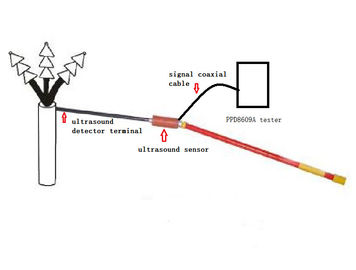

Le testeur PPD8609A est un dispositif permettant de détecter un défaut de décharge d’un câble ou d’un joint de câble haute tension. Le détecteur du testeur adopte un capteur de positionnement spatial tridimensionnel électro-acoustique et permet de déterminer la position spatiale tridimensionnelle et la force de décharge. du point de décharge sous l’absence de contact avec le câble testé. Par conséquent, l’état d’isolation du point de câble mesuré sera évalué et la survenue de l’accident est empêchée à l’avance. Ce procédé de détection peut généralement être appliqué à la détection et au positionnement en ligne de décharges partielles d'extrémités de câbles et de boîtes de distribution de câbles.

5. Données techniques générales:
