Essai de décharge partielle de 380V l'ensemble 35KV PT / CT a induit l'essai de tension de tenue

Testeur de tension de tenue induite, test de tension de tenue induit par 35KV PT / CT

I. Description du produit

Le test de tenue à la tension induite du transformateur et de l'inductance mutuelle est un test important pour garantir la qualité du produit conformément à la norme nationale. L'essai de tenue à la tension induite longitudinale entre les spires, les couches, les sections et les phases des enroulements du transformateur est un élément important du test d'isolation du transformateur. L'essai d'isolation longitudinale doit appliquer la tension d'essai au moyen du dispositif d'alimentation multifréquence tester.

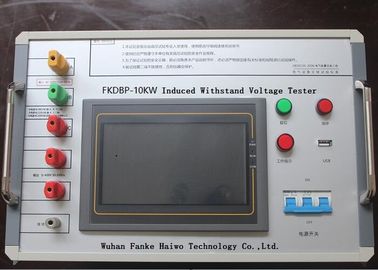

Le testeur FKDBP-10KW est appliqué pour un test de tension de tenue induite CT / PT inférieur à 35KV, sa fréquence de test est de 50Hz, 100Hz, 150Hz, 200Hz en option et la tension de sortie est comprise entre 0 ~ 500V et 0-800V.

II. Caractéristiques techniques

• La partie centrale interne de l'appareil utilise un régulateur de conversion de fréquence. Le préréglage des paramètres, le réglage de la protection, la sélection de fréquence, le contrôle de la régulation de tension, etc., adoptent tous la technologie de contrôle numérique. Le stockage de données peut aller jusqu'à 3200 jeux.
• Opération tactile, imprimante thermique.
• La fréquence de test (en option) de 50Hz, 100Hz, 150Hz et 200Hz peut être préréglée et la tension (1V, 2V, 5V, 10V) peut être ajustée pour obtenir la sortie de tension de test multifréquence de l'appareil.
• Le circuit de filtrage LC externe garantit que le taux de distorsion de la forme d'onde se situe dans la plage d'indices. L'inductance de compensation externe avec prise est utilisée pour compenser le courant capacitif de l'équipement testé et améliorer la capacité de charge de l'appareil.
• La réjection du principe traditionnel de génération de générateur triphasé à cinq colonnes et trois colonnes génère non seulement trois fois la fréquence mais peut également produire 1, 2, 3, 4 fois la fréquence de la sortie de tension de test.

III.Indice technique:
