Détecteur de doubles canaux de PD d'équipement de test de décharge partielle de Digital

Appareil de contrôle de détection de décharge partielle de Digital, double détecteur de canaux de PD

1. introduction de produit:

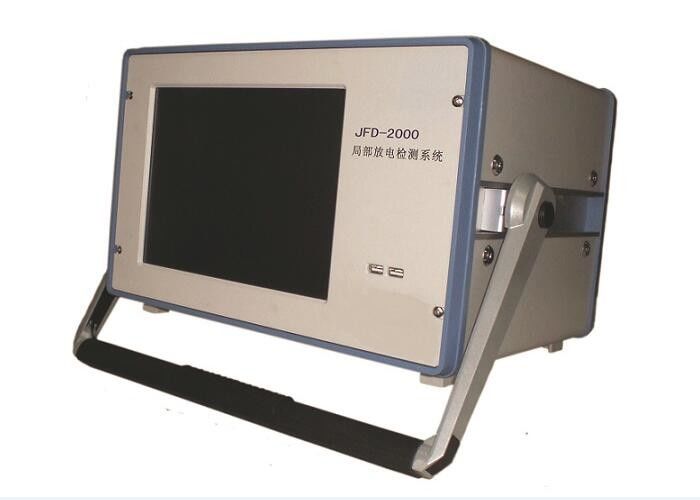

Le détecteur de décharge partielle JDF-2000 est utilisé pour la détection de décharge partielle pour les transformateurs HT, CVT, inductances mutuelles, réacteurs, condensateurs, traversées HT, parafoudres, moteurs, etc. L'instrument intègre des fonctions de commande par ordinateur, d'échantillonnage et d'impression numériques. Détection de décharge partielle est un instrument de DP important pour l’inspection de la qualité des équipements électriques.

Composants II.Main:

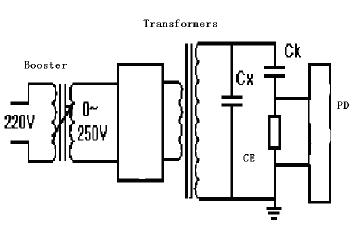

III. Détecter la figure principale

Remarque: le groupe de transformateurs de test sans PD (groupe de test de tenue en tension de fréquence fréquence) augmente la tension de test cible en un objet testé (tel que transformateur de puissance, disjoncteur, bague, TC, PT, afficheur, etc.) pour la détection de PD requise, le couplage les bornes du diviseur de tension auront un signal de couplage PD au testeur de détection de PD JFD 2000, puis obtiendront le niveau de PD de l'objet testé.

VI. Caractéristiques techniques

1. Méthode de travail contrôlée par programme.

2. Affichage et indication de caractères ..
3. Stockez et imprimez les données.
4. Produire automatiquement un rapport de test.
5. Image 2D et 3D pour la mesure de la PD.
6. Adopte la technique de fenêtrage numérique, avec une forte capacité anti-ingérence.
7. La technique de mesure numérique et différence à deux ou quatre canaux permet de tester le signal PD de deux points de mesure pour un ou deux spécimens, ce qui est pratique pour analyser la source de signal PD.

V. Paramètres techniques du testeur de PD XD2014

1) Puissance: 0 ~ 220V (1 ± 10%), 50Hz (1 ± 3%)
2) Détection sensible: <0.02pC
3) canal de détection: 2 ou 4 canaux
4) Taux d'échantillonnage: 20 MHz par canal
5) précision d'échantillonnage: 12 bits
6) Plage de fréquence du signal de mesure: 0.1pC ~ 1000nC
7) Système d'exploitation du PC: Windows XP
8) Sélection de la bande passante:

• Côté bas: 10, 20, 30, 80kHz (OFF)
• Côté haut: 100, 200, 300, 1000kHz (OFF)

9) Gain gear: 5 vitesses
10) erreur de linéarité: ± 5%
11) Erreur d’asymétrie correspondante des impulsions positives et négatives: ± 5%
12) Erreur de commutation de plage: ± 5%
13) Erreur correspondante d'impulsion de répétition basse: ± 5%
14) fonction de synchronisation: synchronisant automatiquement à l'intérieur et à l'extérieur, peut synchroniser avec n'importe quelle fréquence.
15) fonction de fenêtrage: fenêtrage dans n'importe quelle phase, peut ouvrir la fenêtre symétrique, fenêtre positive, anti fenêtre
16) Mode de mesure: étalonnage, mesure, analyse graphique et autres modes.

17) Plage de capacité d’accord de l’impédance de détection: 25pF ~ 6000pF
18) Plage de sortie du générateur d'impulsions d'étalonnage: 10pC ~ 2000pC
19) Capacité d’injection du générateur d’impulsions d’étalonnage: 50 pF, 200 pF
20) Temps distinct d'impulsion du générateur d'impulsions d'étalonnage: <100ns23)

21) Temps d'accélération de la tension d'étalonnage du générateur d'impulsions d'étalonnage: <60ns

22) Temps d'abaissement de la tension d'étalonnage du générateur d'impulsions d'étalonnage:> 100μs

VI. Appariement facultatif autre ensemble de test

• Systèmes de production de courant alternatif à haute tension détectant les PD: Transformateurs de test de fréquence sans alimentation de la série CQSB

Série FKWJF Systèmes de test de résistance à la tension induite pour transformateur de puissance

• Unité de couplage de signal PD: Diviseur de tension de couplage ou condensateur de couplage standard, pas de type corona
