Équipement de test léger à CA Hipot pour 35KV en dessous de l'équipement de puissance

Ensemble d'essai portatif à CA Hipot, ensemble de transformateur d'essai à sec, grande capacité de sortie

I. Description du produit

L'ensemble de test diélectrique AC CQSB-6KVA / 60kKV est un instrument portable, commandé par microprocesseur. Équipé d’un transformateur d’essai solide, utilisé pour l’essai diélectrique en courant alternatif aux principales fréquences de puissance, alors qu’une application mobile est requise. comme les plates-formes élévatrices aériennes et les camions.

Pour les ensembles de test diélectrique en courant alternatif de type manuel, la fonctionnalité la plus importante est contrôlée par un microprocesseur. Circuit d'échantillonnage numérique pur, rendre son affichage haute précision et résolution; De plus, ses protections sont basées sur un microprocesseur calculé, au lieu des relais traditionnels déclenchés. Par conséquent, ses protections prennent moins de temps pour leur action.

II. Les fonctions

1. Contrôlé par microprocesseur
2. Affichage numérique
3. Haute précision
4. Haute résolution;
5. Chronométrage automatique
6. Entièrement Protections
7. Alarme
8. Chronométrage automatique

III. Caractéristiques du produit:

1. Contrôlé par microprocesseur;
2. Style mobile, test à la fois aucune attente pendant la mise en place;

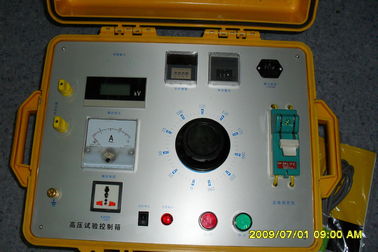

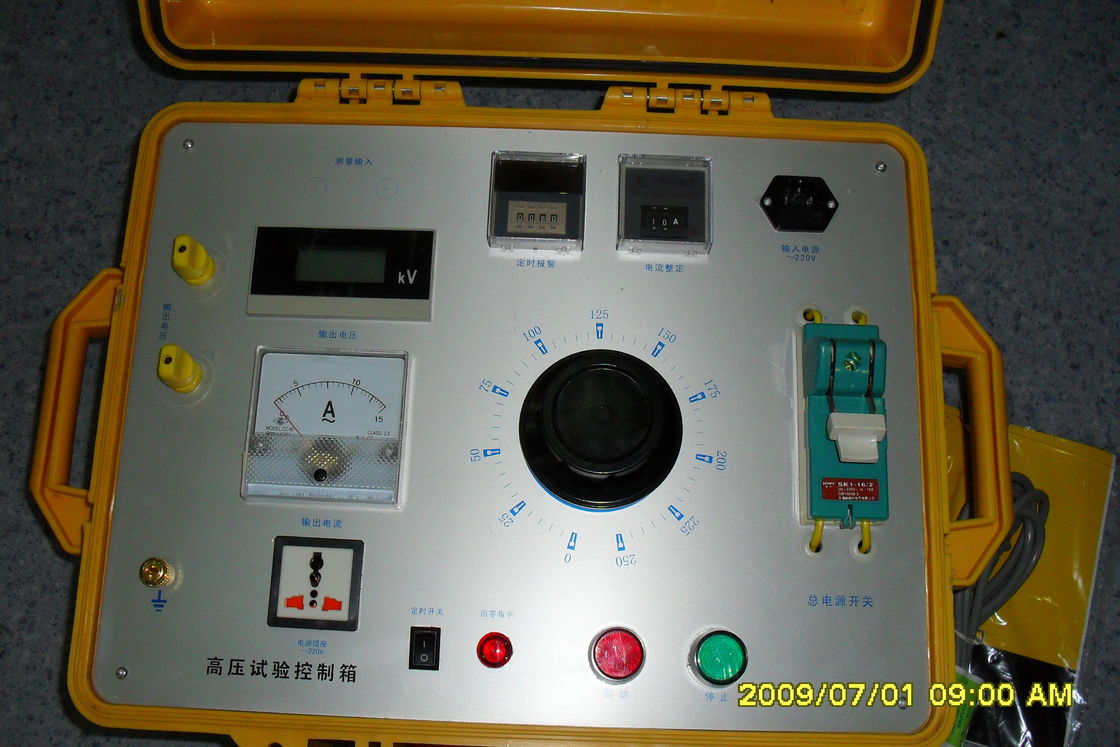

3. Le transformateur de test peut être soulevé par deux personnes, le module de commande peut être déplacé sur un seul chariot;
4. Mode de fonctionnement manuel, commande et affichage numériques;
5. La synchronisation automatique pendant que la tension d'essai atteint sa valeur prédéfinie;
6. Protection: Surintensité, Surtension, Position zéro;
7. L'affichage en direct de la haute tension (HV) et du faible courant normalement, la basse tension (BT) et le courant élevé peut également être affiché à l'aide d'un bouton tactile sur le panneau;
8. Alarme sonore et lumineuse.

IV Spécifications techniques :

1. Tension d'entrée: AC220V 50 / 60Hz
2. Sortie: 0-50kVac, 100mA, onde sinusoïdale, Option pour sortie haute tension continue: 0-70KV
3. Durée 10 minutes dans les limites de la capacité et de la tension nominales;
4. Capacité nominale: 5kVA
5. Élévation de la température de la surface du transformateur d’essai, moins de 55
6. Courant à vide ＜ 4%
7. Température de fonctionnement: -10 45
8. RH: 85% à 25, pas de rosée
9. Au-dessus du niveau de la mer
10. Taille poids

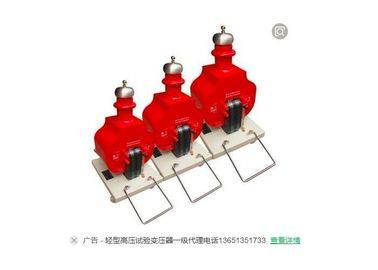

11. Pour transformateur de test: 300X210X530mm, 28KG
12. Pour module de contrôle: 400X300X200mm, 18Kg
