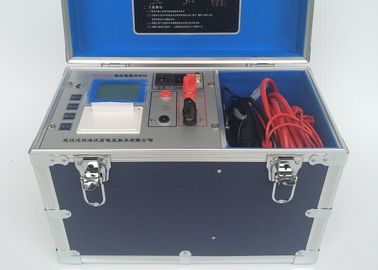

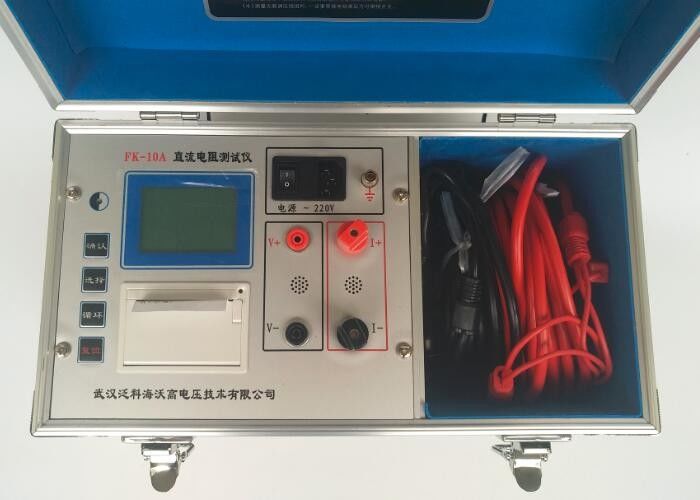

Appareil de contrôle actuel de résistance de CC d'équipement de transformateur de courant monophasé 10A

Appareil de contrôle de résistance de CC de canal simple de transformateur de puissance, sortie courante monophasée 10A

I. Description des produits et application

La résistance CC du transformateur est un élément indispensable pour les produits semi-finis dans la fabrication du transformateur, le test en usine, l'installation, le test de transfert et le test préventif du secteur de l'énergie. Il peut détecter efficacement certains défauts dus au choix de la bobine du transformateur, à la soudure, au desserrage des joints, au manque de brins, à la rupture du fil, etc. Afin de répondre aux besoins de mesure rapide de la résistance en courant continu des transformateurs, le testeur de résistance en courant continu du modèle FK-10A est mesuré Plage de test 1A, 200mA, 40mA, <5mA et 0,5mΩ-100KΩ.

II. Caractéristiques

1. Contrôlé par micro-ordinateur monopuce haute vitesse, avec une automatisation élevée et une utilisation facile. Menu d'opération anglais.

2, En utilisant la nouvelle technologie de puissance, la position actuelle du réducteur, une large plage de mesure, permet de sélectionner automatiquement le courant de test en fonction de la charge.

3, écran tactile d'affichage à cristaux liquides de couleur vraie de la matrice 65K 320 * 240, matrice claire, affichage clair sous une lumière forte, écran tactile / bouton à double fonction.

4, RS232 et interface USB, peuvent communiquer avec l'ordinateur et le stockage sur disque U.

5, la fonction de protection est parfaite, peut protéger de manière fiable l’impact du CEM arrière sur l’instrument, et la performance est plus fiable.

6, avec alarme sonore de décharge et invites à l'écran, indication de décharge claire, réduction des utilisations abusives

7. La vitesse de réponse est rapide, les données de mesure sont stables et les données sont automatiquement actualisées pendant le test.

8, technologie de gestion d'énergie intelligente, réduisent effectivement le chauffage interne de l'instrument, économisant de l'énergie.

9, aucune horloge de mise hors tension et aucune mémoire de mise hors tension, peut enregistrer de manière permanente les données.

10. Le mode de fonctionnement AC / DC peut être utilisé sur le site avec ou sans alimentation secteur.

11. Sept vitesses de courant de test optionnelles en sélection automatique, 10A, 5A, 1A, 200mA, 40mA, <5mA

12. Large gamme de mesure de résistance DC: 0.5mΩ-100KΩ.

III. Paramètres techniques

1. Engrenages de test en option: automatique, 10A, 5A, 1A, 200mA, 40mA, <5mA

2. Résolution: 0.1μΩ

3. Plage de mesure à chaque vitesse actuelle:

Automatique: 0.5mΩ-100KΩ

10A: 0,5 mΩ-800 mΩ ()

5A: 1mΩ-2Ω

1A: 5mΩ-10Ω

200mA: 100mΩ-50Ω

40mA: 500mΩ-250Ω

5mA: 100Ω-50KΩ

4. Précision: 0,2%

5. Température de fonctionnement: -10 ~ 40 ° C

6. Humidité de travail: <90% HR, sans condensation

7. Dimension extérieure: 340 × 240 × 270mm (L × l × h)

8. Poids: ≤10 kg (non compris la caisse d'emballage en bois)

9. Alimentation secteur: fréquence AC220V ± 10%: 50 / 60Hz ± 5%
