Équipement d'essai durable de transformateur de puissance pour l'essai de changeur de prise sur charge

Transformateur d'alimentation Caractéristiques du changeur de prises en charge Testeur, Transformateur Testeur de changeur de prises

I. Description des produits et application

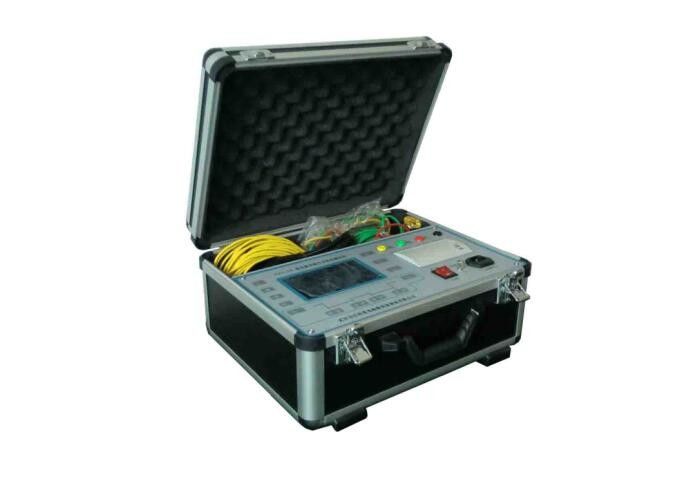

Le testeur FKC-1A est un équipement de test complet utilisé pour mesurer et analyser les propriétés électriques du changeur de prises en charge du transformateur de puissance et du transformateur spécial du système d'alimentation. Il a pour fonction d'analyser, de sauvegarder et d'imprimer les données de test. Contrôlé par ordinateur, il peut réaliser des mesures automatiques de paramètres tels que le temps de transition, la forme d'onde de transition, la résistance de transition et le synchronisme triphasé du changeur de prises en charge via un circuit de mesure spécialement conçu, de sorte que l'utilisateur ne puisse pas mesurer uniquement fil du changeur, mais effectuent également des mesures par câblage direct du manchon triphasé du transformateur et du point neutre en fonction des besoins et des conditions du site.

Le testeur FKC-1A est d’une importance capitale pour améliorer la fiabilité du fonctionnement du système électrique lorsqu’il diagnostique rapidement une défaillance latente du changeur de prises lors du test préventif de l’équipement d’alimentation et de la révision du transformateur. obsolète et non dédicacé.

II. Caractéristiques

1. Source d'alimentation de test indépendante à trois voies, le courant de sortie maximal étant 0.5A 1A

2. Fréquence d'échantillonnage de l'équipement: 10 ~ 20 KHZ

3. Temps d'économie maximum d'une forme d'onde unique: 6,4 secondes

4. Plage de mesure de la résistance de transition: 1-40 Ω pour transformateur de type Y / 0

1-20 Ω pour un transformateur de type Y.

5. Précision de mesure: 1-5 Ω , ≤ ± 10%.

5-40 Ω , Δ≤ ± 5% Erreur temporelle: Δ≤ ± 1%

6. Moniteur: contrôleur 240´128T, T6963C

7. Partie de traitement: micro-processeur 8 bits haute vitesse, mémoire de données: 512K

8. Convertisseur A / N à grande vitesse, fréquence d'échantillonnage maximale de 400 KHZ

9. Source d'alimentation: 220V ± 10% Power £ 200W

10. Dimension: 410mm´320mm ´200mm.

11. Poids: 20 kg

III. Accessoires

• Clip de test avec fil de test de 10m 4 pièces
• Pince crocodile avec fil d'essai de 1 m, 4 pièces
• Ligne électrique 1 pièce
• Papier d'impression 2 rouleaux
