la fréquence de puissance 12kVA l'équipement de test de tension de tenue

Équipement de test de tension de tenue de fréquence de puissance

1. Caractéristiques principales
Les séries de CQSB de transformateurs d'essai à haute tension ont les caractéristiques de la polyvalence de petite taille, légère, et forte. En plus de l'équipement très utilisé dans diverses grandes et petites chambres d'essai à haute tension (stations), elles sont plus appropriées pour différents essais d'isolation électriques à haute tension sur le site. La console d'essai constituent ensemble un dispositif complet d'essai de tension de tenue de fréquence de puissance.

2. Portée d'application
Réalisez l'essai de tension de tenue à C.A. pour l'équipement d'opération de système d'alimentation, test de performance d'isolation pour des outils d'isolation, et répondez aux exigences de l'essai de tension de tenue de fréquence de puissance 60kV. Cet ensemble d'équipement est principalement utilisé pour l'essai de tension de tenue du mécanisme 10kV, la tension de décharge d'espace de décharge, et l'essai de tension de référence à C.A. de parafoudre et l'essai rural de transformateur de réseau de distribution, etc.


3. États d'utilisation
1) altitude : ≤1000m
2) température ambiante : -20℃~+50℃
3) humidité d'air de parent : ≤80%, aucune condensation
4) résistance de tremblement de terre : ≤8
5) a rectifié l'accélération horizontale 3.0m/s2, l'accélération verticale au sol 1.5m/s2
6) la forme d'onde de la tension d'alimentation électrique est une onde sinusoïdale réelle, et le taux de déformation de forme d'onde est moins de 3%
7) a installé une prise de masse fiable, fondant l'emplacement <0>     d'installation de la résistance 8) : d'intérieur et extérieur

4. suivez les normes techniques
Norme d'essai de passation de matériel électrique d'ingénierie d'installation de matériel électrique du gigaoctet 50150-2016
Règlements d'acceptation de passation d'équipement d'alimentation Q/CSG1205019-2018
Une partie de règles de travail de sécurité de gigaoctet 26861-2011 Electric Power pour le laboratoire à haute tension
Règles de travail de sécurité de DL 5009.3-2013 pour la partie de construction d'Electric Power : Sous-station
Transformateur de l'essai JB/T9641
Réacteur GB10229
Transformateur de puissance GB1094.1~GB1094.5
Isolation GB/T.311.1 et coordination de transport d'énergie et d'équipement à haute tension de transformation
Conditions générales d'essai de la partie une de technologie de l'essai GB/T16927.1 à haute tension
Système de mesure de la partie de technologie de l'essai GB/T16927.2 à haute tension
Mesure du niveau sonore GB7328 des transformateurs et des réacteurs
Guide d'essai de transformateur de puissance GB/T509
Niveau de protection de la clôture GB4208
Marque graphique de l'emballage GB/T191, du stockage et du transport
Conditions techniques générales de DL/T 848,2 pour la partie à haute tension d'équipement de test : Équipement de test à haute tension de fréquence de puissance
Terminaux GB5273 pour des transformateurs, des appareils électriques à haute tension et des bagues
Conditions techniques du général GB/T11920 pour des dispositifs de contrôle centralisé pour les parties électriques de centrales
Technologie d'essai de haute tension IEC60-1
Impératifs techniques généraux de DL/T 846,1 pour la partie à haute tension d'équipement de test : Système de mesure à haute tension de diviseur

5. La composition de l'ensemble complet d'équipement

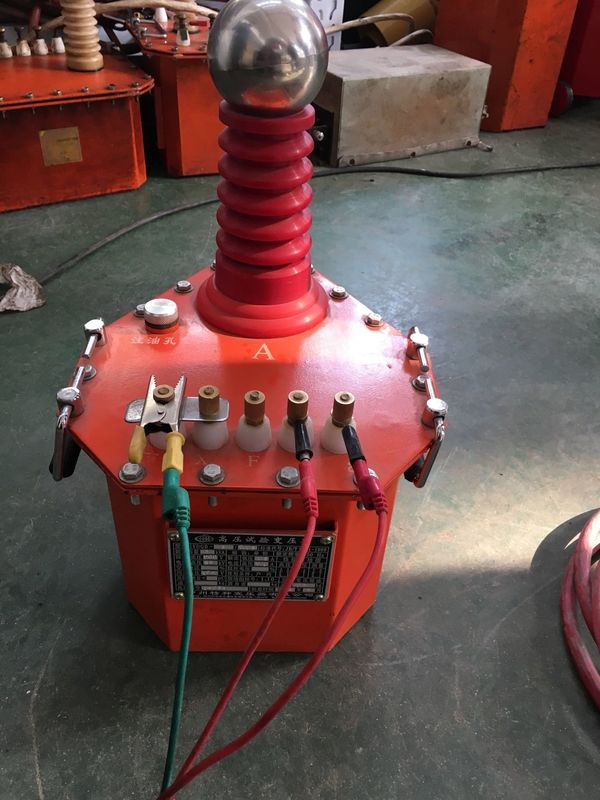

1) transformateur gonflable CQSB (J) - d'essai à C.A. ensemble 12kVA/60kV/0.2kV 1
2) 1 console (régulateur de tension y compris) TC-12kVA/0.22kV
3) PC de la résistance limitrice BHR- 0.2A/0.6kΩ 1 de protection

6. Paramètres techniques globaux
1) capacité évaluée : 12kVA ;
2) alimentation d'énergie fonctionnante : 220V ;
3) fréquence fonctionnante : 50Hz ;
4) tension de sortie évaluée : 60kV (C.A.) ;
5) courant de sortie évalué : 0.2A
6) niveau d'isolation : gardez pendant 10 minutes sous des 1,1 périodes à vide la tension évaluée, toutes les pièces sont normaux ;
7) forme d'onde : Onde sinusoïdale
8) déformation de forme d'onde : <3>     9) temps de fonctionnement : travail 5min continu sous la capacité évaluée ;
10) hausse de la température : la hausse de la température de chaque composant dans des conditions évaluées d'opération est ≤65K ;
11) Stabilité à haute tension, petites fluctuations aléatoires, ≤1% quand les changements de tension d'alimentation électrique ±10%
12) Le transformateur d'essai et la console sont les structures séparées
13) La vie de service de l'équipement : plus de 10 ans ;
