Détails sur le produit:
Conditions de paiement et expédition:
|
| Utilisation: | Machine d'essai de sous-station électrique | Examinez l'article: | Essai de tension de tenue à C.A. |
|---|---|---|---|
| Examinez la tension: | 27KV, 54KV, 108KV, 200KV | Examinez le courant: | 8A@27KV, 4A@54KV, 2A@108KV, 1A@200KV |
| D'entité: | Portable, un seul poids plus léger, propulseur modulaire de HT | Examinez le freq.: | 30~300HZ |
| coefficient d'utilisation: | 5mints ou 60 menthes (pour le câble) | Special pour: | Essai sur place pour la sous-station électrique moyenne de tension |
| Mettre en évidence: | Kit de test résonant,test haute tension d'équipements électriques |
||

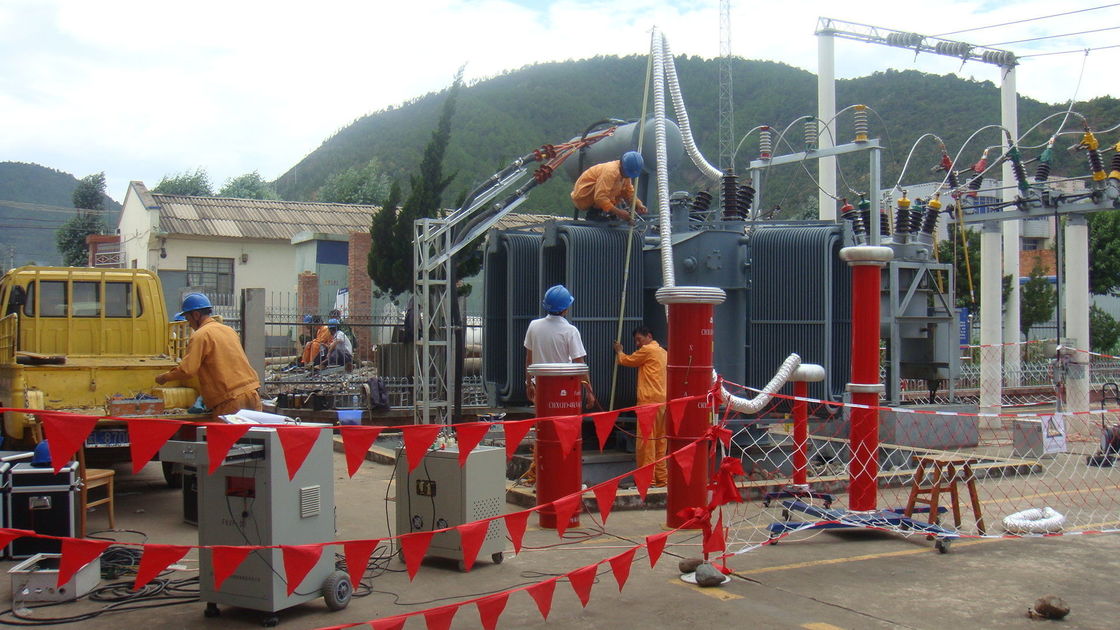

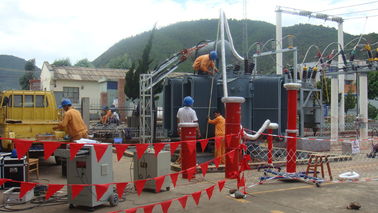

Ensemble d'essai de résonance résonnante portatif de tension de fréquence portative, pour l'ensemble d'essai de sous-station de 110KV Powe
I. Application:
Ce kit d’essai, modèle CHX-216KVA / 216KV, est conçu pour le test de tension de maintien CA sur site de distribution électrique avec la technologie de circuit résonant à fréquence variable; L'ensemble d'essai est constitué d'une source d'alimentation à fréquence variable, d'un transformateur d'excitation, d'une inductance d'essai HV modulaire et de type jour (réacteur d'essai) et d'un diviseur capacitif.
Grâce au test de test modulaire, le réacteur est utilisé en parallèle ou en série, il est possible de réaliser le test de tension de maintien CA suivant:
Pas plus de 27KV et 8A pour un câble 10KV.
Pas plus de 54KV et 4A pour le câble 35KV.
Pas plus de 108KV et 2A pour la sous-station de tension moyenne, telle que le transformateur de puissance, le transformateur de puissance, le transformateur de puissance, le disjoncteur, etc.
Pas plus de 200KV et 1A pour transformateur de puissance 110KV, GIS, CT et PT.
II. Composants principaux:
| SN | Nom des composants | Type et spécification | Qté | Chaque poids | Chaque dimension |
| 1 | Puissance de fréquence variable | FKVF-10kW / 380V | 1 pièce | 10kgs | 400 * 350 * 380mm |
| 2 | Transformateur d'excitation | CQSB (J) -10kVA | 1 pièce | 40 kg | 520 * 350 * 550mm |
| 3 | Réacteur de test résonant HV | CHX (kf) -27 kVA / 27 kV | 8 pièces | 40 kg | D380 * H480mm |
| 4 | Diviseur capacitif | TRF-200kV / 1000pF | 1 jeu | 15kgs | D150 * H1150mm |
| 5 | Accessoires de test spéciaux | 1 jeu |
Remarque: 1.Load capacitantor peut être facultatif lors du test du moteur de puissance, du générateur et du transformateur de puissance sous 45 ~ 65Hz.
Le réacteur 2.Test peut être produit pour être 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV pour chaque pièce en fonction de la portée de l'objet testé ou du client requis.
III. Circuit de test:
VF: Source d'alimentation à fréquence variable T: Transformateur d'excitation
L: Réacteur d’essai Cx: Équipement testé MOA1: Parafoudre
C1, C2: diviseur de tension (C1 est un bras haute tension, C2 est un bras basse tension)
IV Données techniques:
V. Accessoires
VI. Partie optionnelle
Condensateur de compensation de charge
