Détails sur le produit:
Conditions de paiement et expédition:
|
| Examinez le principe: | Circuit résonnant de fréquence variable | Utilisation: | Essai de tension de tenue à C.A. sous 275KV |
|---|---|---|---|
| Max.Capacity: | 275kva | Max. Tension: | 275kV |
| Caractéristique de conception: | Type portatif, poids d'une seule pièce, spéciaux plus légers pour l'installation et l'essai sur plac | Composant :: | Source d'énergie de V/F, transformateur d'excitation, réacteur modulaire plus léger d'essai, et divi |
| Examinez la fréquence: | 30-300HZ | coefficient d'utilisation: | 60 menthes |
| Examinez l'exactitude: | Aucun moins de 1,5% | Forme d'onde de production: | Bonne onde sinusoïdale |
| Special pour: | L'essai sur place pour des GIS de 132 kilovolts et la tension moyenne câblent | Réacteur utilisant la manière: | En série ou dans la connexion parallèle |
| Norme d'essai: | 60060-1:2010 du CEI ; 62271-203:2011 du CEI pour les GIS, 60840:2011 du CEI pour le câble de XLPE ; | ||
| Mettre en évidence: | Kit de test résonant,test haute tension d'équipements électriques |
||

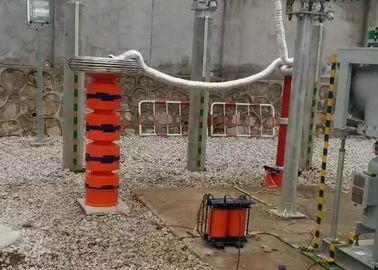

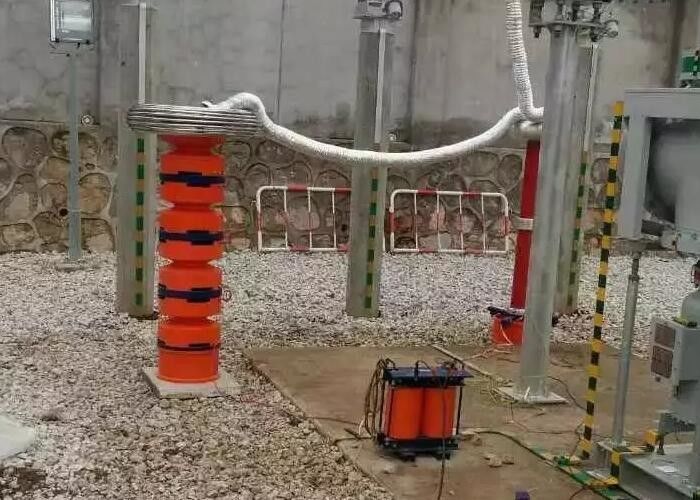

4. Ensemble de test résonant de tension de tenue résonnante à fréquence variable portable, pour l'essai de GIS de 132KV
I. Application:
Ce kit de test, modèle CHX-275KVA / 275KV, est conçu pour le test de tension de tenue CA sur site de 132KV et de classe inférieure à la norme SIG avec la technologie de circuit résonant à fréquence variable; la tension d'essai la plus élevée ne dépasse pas 275 kV; fréquence de test: 30-300Hz; le cycle de travail n'est pas plus de 60 minutes.
Grâce à un réacteur de test modulaire utilisé en parallèle, le kit de test modèle CHX-275KVA / 275KV peut également être réalisé comme suit:
1. Pas plus de 55KV et 5A pour un câble XLPE moyenne tension, de classe 45KV ou inférieure.
2. Nul plus que 110KV et 2A pour câble XLPE moyenne tension, classe 66KV et moins.
3. Pas plus de 275KV et 1A pour les systèmes d'information géographiques à tension moyenne, soit 132KV ~ 170KV et moins.
4. Pas plus de 55KV et 5A pour le moteur ou le générateur de puissance dans les 45 ~ 55Hz
5. Le tableau et le transformateur de puissance moyenne tension sont de classe 132KV et inférieure.
Jusqu'à présent, ces ensembles de test conçus de manière portable peuvent former de nombreux modèles sérialisés différents selon les applications de test de support de vote moyennes à travers les réacteurs de test en série ou en parallèle et le nombre de configurations dans chaque ensemble. Le modèle identique peut voir un autre modèle typique à la suite clause.
2. Composants principaux:
| SN | Nom des composants | Type et spécification | Qté | Chaque poids | Chaque dimension |
| 1 | Puissance de fréquence variable | FKVF-20kW / 380V | 1 pièce | 20 kg | 440 * 360 * 360mm |
| 2 | Transformateur d'excitation | CQSB (J) -15kVA / 15KV, 3KV | 1 pièce | 50 kg | 520 * 350 * 550mm |
| 3 | Réacteur de test résonant HV | CHX (kf) -55kVA / 55kV | 5 pièces | 60kgs | D480 * H520mm |
| 4 | Diviseur capacitif | TRF-300kV / 1000pF | 1 jeu | 35kgs | D170 * H1850mm |
| 5 | Accessoires de test spéciaux | 1 jeu |
Remarque: 1.Load capacitantor peut être facultatif lors du test du moteur de puissance, du générateur et du transformateur de puissance sous 45 ~ 65Hz.
Le réacteur 2.Test peut être produit pour être 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV pour chaque pièce en fonction de la portée de l'objet testé ou du client requis.
III. Priciple de test:
VF: Source d'alimentation à fréquence variable T: Transformateur d'excitation
L: Réacteur d’essai Cx: Équipement testé MOA1: Parafoudre
C1, C2: diviseur de tension (C1 est un bras haute tension, C2 est un bras basse tension)
Schéma de câblage du test V.Test (par exemple):
V. Données techniques générales:
VI. Panneau principal du logiciel de mesure et de contrôle:
Remarque: il s’agit du panneau logiciel avant de lancer le test de réglage des paramètres
VII. Liste de colisage en bois
| Numéro de cas | Nom du produit emballé | Modèle et spec. | Quantité de marchandises dans la caisse en bois | Dimension du boîtier en bois (cm) | Poids brut de la caisse | Numéro de dossier | Remarque |
| 6-1 | Source d'alimentation VF | FKVF-20kW | 1 pièce | 55 * 47 * 60 | 45kgs | 1 | |
| 6-2 | Transformateur d'excitation | CQSB (J) -15kVA | 1 pièce | 67 * 51 * 87 | 110 kg | 1 | |
| 6-3 | Réacteurs HT | CHX (kf) -55kVA / 55kV | 5 pièces | 141 * 98 * 82 | 619kgs | 1 | Un cas d'emballage |
| Boîte d'accessoires | Y compris les câbles de test et manuel | 1 jeu | |||||
| 6-4 | Diviseur de tension | TRF-300kV-1000pF | 1 pièce | 178 * 57 * 51 | 80kgs | 1 | |
| 6-5 | Anneau corona pour diviseur, réacteur | 1 jeu | 90 * 90 * 94 | 56kgs | 1 | Un cas d'emballage | |
| Base de support pour diviseur | 1 pièce | ||||||
| 6-6 | Supports d'isolation pour réacteur | 28KV, 165KV chacun | 2 pièces | 63 * 63 * 123 | 52kgs | 1 | |
| Total | 962kgs | 6 caisse en bois |
VIII.Accessoires
IX. Autre modèle optionnel
1. Pour le test sur site SIG
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Application (À partir de 45Hz à partir) |
| CHX-135KVA / 135KV | 27KV * 5 | 1A | 135KVA | Pour 72,5KV et moins SIG |
| CHX-270KVA / 135KV | 27KV * 5 | 1A | 135KVA | Pour 72,5KV et moins SIG |
| CHX-216KVA / 216KV | 27KV * 8 | 1A | 216KVA | Pour 123KV et moins SIG |
| CHX-270KVA / 270KV | 27KV * 10 | 1A | 270KVA | Pour 145KV et moins SIG |
| CHX-275KVA / 275KV | 275KV | 2A | 275KVA | Pour 170KV et moins SIG |
| Une condition spéciale peut être faite par commande | ||||
2. Pour le test sur site du câble XLPE 45KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-108/54 | 54KV | 2A | 108KVA | Câble 45kV ≤1 km |
| CHX-216/54 | 54KV | 4A | 216KVA | Câble 45kV ≤ 2 km |
| CHX-324/54 | 54KV | 6A | 324KVA | Câble 45kV ≤3 km |
| CHX-432/54 | 54KV | 8A | 432KVA | Câble 45kV ≤4 km |
| CHX-540/54 | 54KV | 10A | 540KVA | Câble 45kV ≤5 km |
| CHX-1080/54 | 54KV | 20A | 1080KVA | Câble 45kV ≤ 10 km |
| Une condition spéciale peut être faite par commande | ||||
3. Pour le test sur site du câble XLPE 66KV
| Modèle | Tension nominale | Courant de sortie nominal | Capacité de sortie nominale | Max Application |
| CHX-160/80 | 80KV | 2A | 160KVA | Câble 66kV ≤ 0,5 km |
| CHX-320/80 | 80KV | 4A | 320KVA | Câble 66kV ≤1 km |
| CHX-640/80 | 80KV | 8A | 640KVA | Câble 66kV ≤ 2 km |
| CHX-960/80 | 80KV | 12A | 960KVA | Câble 66kV ≤3 km |
| CHX-1280/80 | 80KV | 16A | 1280KVA | Câble 66kV ≤4 km |
| CHX-1600/80 | 80KV | 20A | 1600KVA | Câble 66kV ≤ 5 km |
| CHX-3200/80 | 80KV | 40A | 3200KVA | Câble 66kV ≤ 10 km |
| CHX-9600/80 | 80KV | 120A | 9600KVA | Câble 66kV ≤ 20 km |
| Une condition spéciale peut être faite par commande | ||||
X. Tableau standard d'essai d'isolation sur site de la norme IEC62271-203: 2011 pour SIG
XI. Tableau standard d'essai d'isolation sur site de la CEI 60840: 2011 pour câble XLPE
