Système de test résonnant à C.A. de la protection 270KVA de surtension

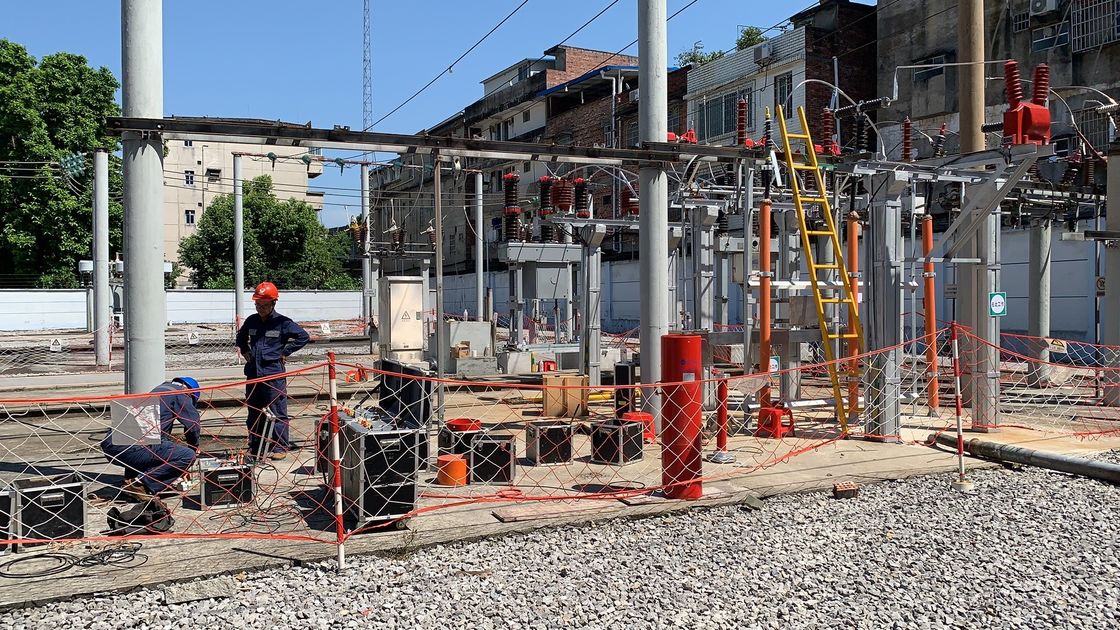

Système de test résonnant à C.A. pour le câble 35KV et l'essai de la sous-station électrique 110KV

Caractéristiques :

• Petite taille, portative pour l'opération.
• Écran pour montrer les essais, étape d'opération de statut et d'affichage par temps réel.
• La petite température se levant à la charge évaluée. Fonte époxyde sèche, haute résistance mécanique et bonne capacité d'isolation.
• la source d'énergie monophasé 220V ou 380V convient à l'approvisionnement sur place.
• Le type différent réacteurs pour facultatif réalisent l'universel.
• Avec plus d'actuel, au-dessus de la tension, de l'IPM et de la fonction de protection de décharge.
• Le résultat d'essai peut être imprimé.

I. Product Usage :

Ce modèle CHX-270KVA/45KV, 270KV d'ensemble d'essai est conçu pour le câble du short XLPE de la classe 10KV/35KV, transformateur de puissance, le CB, CT/PT, barre omnibus dans la sous-station électrique 110KV pour réaliser l'essai sur place de tension de tenue à C.A. avec la technologie de circuit résonnant variable de fréquence ; la tension d'essai la plus élevée est pas davantage que 45KV, 90KV, 270KV ; fréquence d'essai : 30-300Hz ; le coefficient d'utilisation est pas davantage que 60mints. il peut aider des clients à réaliser l'essai préventif ou l'essai de passation sur l'essai de tension de tenue à C.A.

La chaîne d'essai de l'ensemble est comme suivant : transformateur

1. 1000m de câble 35kV/300mm2, fréquence 30-300Hz, tension 52kV, temps 5min d'essai d'essai d'essai.

2, 3000m de câble 10kV/300mm2, fréquence 30-300Hz, tension 22kV, temps 5min d'essai d'essai d'essai.

3, 35kV/31500kVA transformateur principal, ≤ 0.015uF, fréquence 40-300Hz, tension 68kV, temps 1min de capacité d'essai d'essai d'essai.

4, 110kV/50000kVA transformateur principal, ≤ 0.015uF, fréquence 40-300Hz, tension 160kV, temps 1min de capacité d'essai d'essai d'essai.

4, CB, CT/PT, barre omnibus dans 110KV la sous-station électrique, fréquence 40-300Hz, tension d'essai d'essai pas plus de 265, temps 1min d'essai.

L'essai entier réglé se compose de la source d'énergie variable de fréquence, du transformateur d'excitation, du 6pieces des réacteurs, et du devider à haute tension de mesure (diviseur de tension capacitif). Ce type d'ensemble d'essai est le plus approprié à la sous-station de puissance 35KV ou 110KV

II. données techniques générales

1. Capacité évaluée : 270kVA ;
2. Puissance d'entrée : 380V la tension triphasée, fréquence est 50Hz ;
3. Tension évaluée : 45KV ; 270kV ;
4. Courant évalué : 1A ; 6A ;
5. Fréquence fonctionnante : 30-300Hz ;
6. Forme d'onde de sortie de dispositif : onde sinusoïdale
7. Taux de déformation de forme d'onde : ≤ 1% de taux de déformation de forme d'onde de tension de sortie ;
8. Temps de travail : 60min continu permis sous la charge évaluée ; surpression 1,1 fois 1 minute ;
9. Hausse de la température : hausse ≤65K de la température après fonctionnement continu pendant 60 minutes sous la charge évaluée ;
10. Facteur de qualité : dispositif lui-même Q≥30 (f=45Hz) ;
11. Fonction de protection : Protection d'étincelle de rupture de produit de surintensité, de surtension et d'essai pour le produit examiné (voyez la section variable d'alimentation d'énergie de fréquence pour des détails) ;
12. Exactitude de mesure : valeur efficace 1,5 de système ;
