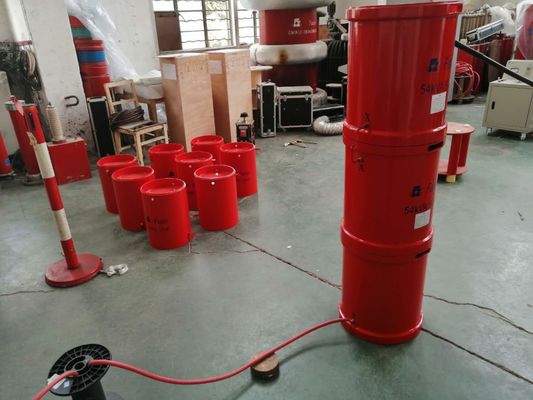

Type système de test résonnant de modulation de fréquence de série de 280kVA

Type dispositif de modulation de fréquence d'essai de résonance de série

portée 1.Applicable de dispositif
1. le rassemblement l'essai de tension de tenue à C.A. du câble 10kV/300mm2, la capacité par unité de longueur est 0.3755μF/km, la longueur de câble est 2000m, la capacité du câble examiné est 0.75μF, la tension d'essai est 22kV, et le temps d'essai est 5min ;
2. le rassemblement l'essai de tension de tenue à C.A. du câble 35kV/240mm2, la capacité par unité de longueur est 0.175μF/km, la longueur de câble est 1000m, la capacité du câble examiné est 0.175μF, la tension d'essai est 52kV, et le temps d'essai est 180min ;
3. le rassemblement l'essai de tension de tenue à C.A. du câble 110kV/630mm2, la capacité par unité de longueur est 0.1880μF/km, la longueur de câble est 100m, la capacité du câble examiné est 0.188μF, la tension d'essai est 128kV, et le temps d'essai est 60min ;

2. Le dispositif suit la norme
GB10229-88 « réacteur »
GB50150-2016 « règlements d'essai de passation d'équipement d'alimentation »
DL/T 596-1996 « règlements préventifs d'essai pour l'équipement d'alimentation »
GB1094.1-GB1094.6-96 « catégorie de protection de clôture »
GB2900 « terminologie électrique »
« Technologie de l'essai GB/T16927.1~2-1997 à haute tension »
Gigaoctet 191-2000 « signes graphiques d'emballage, de stockage et de transport »
JB/T 9641-1999 « transformateur d'essai »
Le CEI 358(1990) « condensateur d'accouplement et diviseur de tension de capacité »
Norme d'entreprise de Fanke Company « de transformateur de l'essai » Q/WFK005-2005
Norme d'entreprise de Fanke Company « de réacteur de l'essai » Q/WFK008-2004

3. États environnementaux du dispositif
1. température ambiante : -5℃-+45℃ ;
2. hygrométrie : ≤90 ﹪, aucune condensation ;
3. altitude : ≤1000m.

4.Fourth, les exigences de marche techniques principales du dispositif
1. capacité évaluée : 280kVA ;
2. tension évaluée : 35kV ; 140kV ;
3. courant évalué : 2A ;
4. alimentation d'énergie : 380V±10% ;
5. capacité évaluée d'alimentation d'énergie variable de fréquence : 20kW ;
6. fréquence fonctionnante : 45-300Hz ;
7. finesse d'ajustement de fréquence : 0.01Hz ; instabilité de fréquence : ≤0.01% ;
8. temps de travail : on permet le fonctionnement continu 180min sous la puissance évaluée ;
9. hausse de la température : après qu'évalué le fonctionnement continu pendant 180 minutes, la hausse de la température de chaque pièce du dispositif est ≤65K ;
10. forme d'onde de sortie : onde sinusoïdale, facteur de qualité du taux <1>     11. de déformation de forme d'onde : le dispositif lui-même Q>30 (quand f=40Hz) ;
12. Protection : avec la surintensité, protection de surtension et d'étincelle de rupture (voyez la section d'alimentation d'énergie de conversion de fréquence pour des détails) ;
13. Exactitude de mesure : valeur 1,5 efficace.
