Ensemble d'essai à haute tension très basse fréquence VLF de 90KV pour le câble et le générateur
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Principe d'essai :: | Très-bas principe de technologie de fréquence | Utilisation: | essai de tension de tenue 0.1Hz pour 45KV et au-dessous de cable électrique et de générateur de syst |
|---|---|---|---|
| Caractéristique de conception: | Deux propulseurs de HT, 40KV/50KV pour le simple | composant: | Contrôleur, propulseur de HT, charge de condensateur de compensation |
| Examinez la fréquence: | 0.1Hz, 0.05Hz, 0.02Hz | Tension de Max.Test: | 0~ 90KV (crête), sans interruption réglable |
| Chaîne de charge :: | 0.1Hz, ≤0.5μF ; 0.05HZ, ≤0.1μF ; 0.02HZ ≤2.5μF | Examinez l'exactitude: | Aucun moins de 3% |
| Forme d'onde de production: | Bonne onde sinusoïdale, tension, ≤ 5% de déformation de forme d'onde | Propulseur de HT utilisant la manière: | Choisissez ou en série connexion |
| coefficient d'utilisation: | 60mints | ||
| Surligner: | instruments à haute tension de vlf hipot,équipement d'essai de câble de vlf |
||

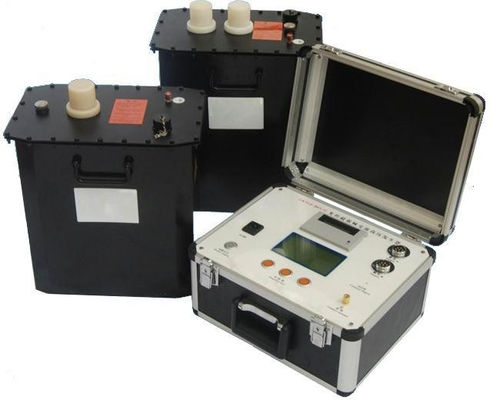

Ensemble d'essai à haute tension très basse fréquence 90KV pour le câble et le générateur, essai à haute tension à CA
I. Description du produit:
Ce kit de test, modèle VLF-90KV / 0.1Hz, est conçu pour effectuer un test de tension de tenue sur site avec la technologie très basse fréquence pour générateurs de puissance ou câble d'alimentation XLPE de 45KV et inférieur. VLF HV Test Set a juste besoin d'une capacité de test importante (environ 1/500 en théorie). Sa taille et son poids sont également grandement diminués. En particulier, l’apparence de la surveillance permet de découvrir des phénomènes anormaux d’isolation du générateur, tels que corona de surface, décharge, etc.
Basé sur la technologie de conversion électronique de fréquence et contrôlée par microprocesseur, le modèle VLF-90KV / 0.1Hz offre d’excellentes performances.
Il est interdit d'augmenter la tension sans charge ou de se connecter avec une charge résistive. Si la capacité de l'échantillon est inférieure à 0,05uF, la forme d'onde de sortie de l'ensemble de test sera mauvaise. Pour de meilleures performances, un condensateur optionnel est nécessaire pour la connexion.
Jusqu'à présent, l'ensemble de test conçu forme également de nombreux modèles sérialisés différents selon les différentes applications de test de tenue via le nombre de configurations d'amplificateur HV dans chaque ensemble. Le modèle identique peut voir un autre modèle typique dans la clause suivante.
II. Liste de fournitures de cet ensemble:
| Sn | La description | Quantité | |
| 1 | Unité de contrôle | 1 | unité |
2 | Booster 50KV HV | 1 | unité |
| 40KV HV Booster | 1 | unité | |
| 3 | Tige de décharge | 1 | unité |
| 4 | Condensateur de charge, 0.04µF | 1 | unité |
| 5 | Câbles de test / connexion haute tension | 1 | ensemble |
| 6 | Câble de terre | 1 | unité |
| 7 | Fusible 20A | 5 | unité |
| 8 | Papier d'impression | 2 | unité |
| 9 | Manuel | 1 | unité |
| dix | Rapport de test d'usine | 1 | unité |
III. Caractéristique du produit:
- Conversion de fréquence électronique
- Contrôlé par microprocesseur
- Deux boosters HT, sortie 90KV en série; ou 40KV / 50KV pour un seul
- Grand écran LCD
- Sortie d'onde sinusoïdale
- Protection contre les surtensions, temps d'action inférieur à 20ms
- Protection contre les surintensités pour les entrées et les sorties, temps d'action inférieur à 20 ms
- Le courant de sortie / forme d'onde de tension est échantillonné directement sur le côté haute tension
- Résistance de limitation de courant haute tension à l'intérieur
- Micro-imprimante à l'intérieur
- La tension de sortie ne sera pas affectée par le courant capacitif pendant le test depuis la conception à rétroaction négative en boucle fermée
IV Données techniques générales:
- Sortie: 0 ~ 90KV (crête), réglable en continu, sortie par câble blindé
- Fréquence de sortie: 0.1Hz, 0.05Hz, 0.02Hz
- Plage de charge: 0.1Hz, ≤0.5μF; 0,05 HZ, ≤ 0,1 μF; 0,02 HZ ≤ 2,5 μF;
- Précision de mesure: 3%
- Erreurs de pic de tension positive et négative: ≤ 3%
- Distorsion de forme d'onde de tension: ≤ 5%
- Tube fusible d'alimentation: 20A
- Plage de temps: 0-99min
- Puissance absorbée: 220V ± 5%, 50 / 60Hz, stabilité de fréquence: fluctuation inférieure à 0,5%
- Etat de fonctionnement: intérieur et extérieur;
- Température: -10 ° C à + 40 ° C;
- Humidité: ≤ 85% HR 7.
- Contrôleur: 356mm × 280mm × 220mm, 4kg, 1 Pièce
- Surpresseur haute tension 40KV: 320mm × 188mm × 360mm, 25kg, 1 pièce
- Surpresseur haute tension 50KV: 320mm × 188mm × 360mm, 50kg, 1 pièce
V. Panneau du logiciel de mesure et de contrôle:
Figure de connexion VI.Test

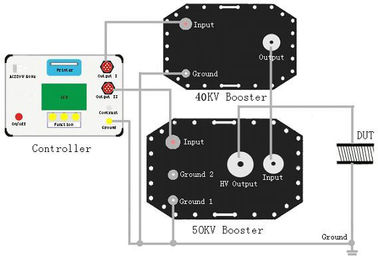

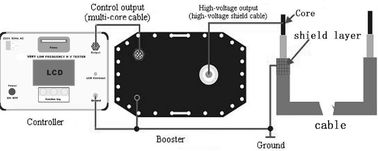

1. Pour câble XLPE sous tension de test 90KV

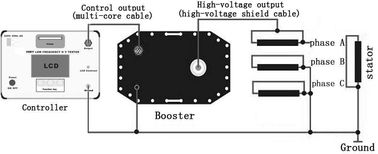

2. Pour stator de générateur sous tension d'essai 50KV
VII. Autre modèle typique
| Modèle | Gamme de tension | Fréquence d'essai | Charge maximale |
| VLF-30KV / 0.1Hz | 0 ~ 30KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-40KV / 0.1Hz | 0 ~ 40KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-50KV / 0.1Hz | 0 ~ 50KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-80KV / 0.1Hz | 0 ~ 80KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 2.5μF |
| Une condition spéciale peut être faite par commande | |||
VIII.Test standard de tension par cet ensemble de test
1 Pour câble XLPE de classe MV et inférieure:
Formule de tension de test: max 3Ｕ 0 ,
Ｕ 0 voltage Tension nominale du câble monophasée
Temps de test: 60mints
2 pour stator de générateur
Ｕ test ＝ 1.414 * βKＵ 0 ,
Test U ---- tension d'essai de pointe de 0,1 Hz (kV);
β ------- Facteur équivalent de tension 0,1Hz et 50Hz, prenant habituellement 1,2;
K ------ généralement prendre 1,3 à 1,5, généralement 1,5;
Uo ----- Tension nominale (kV) des enroulements de stator de générateur:
