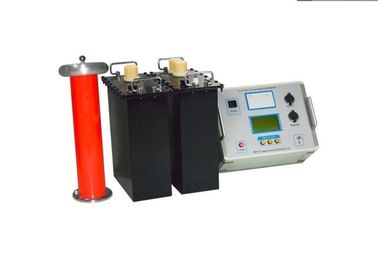

Machine d'essai à haute tension de très basse fréquence, appareil de contrôle à C.A. Hipot pour le grand objet de capacité
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Principe :: | Très-bas principe de technologie de fréquence | Utilisation: | Essai de Hipot pour 35KV et au-dessous de cable électrique et de générateur de système mv |
|---|---|---|---|
| composant: | Contrôleur, propulseur de HT, charge de condensateur de compensation | Examinez la fréquence: | 0.1Hz, 0.05Hz, 0.02Hz |
| Tension de Max.Test: | 30KV, 50KV, 90KV peuvent être commandés | Chaîne de charge :: | 0.1Hz, ≤0.5μF ; 0.05HZ, ≤0.1μF ; 0.02HZ ≤2.5μF |
| Examinez l'exactitude: | Aucun moins de 3% | Forme d'onde de production: | Bonne onde sinusoïdale, tension, ≤ 5% de déformation de forme d'onde |
| Propulseur de HT utilisant la manière: | Choisissez ou en série connexion | coefficient d'utilisation: | 60mints |
| Surligner: | instruments à haute tension de hipot de très basse fréquence,équipement d'essai de câble de très basse fréquence |
||
Machine d'essai à haute tension de très basse fréquence, appareil de contrôle à C.A. Hipot de très basse fréquence, grand objet de capacité d'essai
I. description de produit de technologie d'essai de très basse fréquence :
L'essai ultra basse fréquence de tension de tenue d'isolation est une approche alternative pour l'essai de tension de tenue de fréquence de puissance.
Utilisant la tension de tenue 0.1Hz ultra basse fréquence examinez remplacent l'essai de tension de tenue de puissance-fréquence, sont non seulement équivalents au même équipement, et réduisent considérablement le volume et le poids, ainsi le dispositif très réduit de tension de tenue de fréquence est très utilisé dans de grands générateurs, câbles, produits d'essai de tenue de tension CA D'essai de condensateur de puissance.
II. avantage de caractéristique de Technogy à l'essai de très basse fréquence d'essai de la fréquence test/VF de /power d'essai de C.C
| Aspects | C.C | Fréquence de puissance | Fréquence variable | très basse fréquence 0.1Hz |
| Équivalence | Pauvre | Bon | Bon | Bon |
| Dommages d'isolation | fort | léger | léger | léger |
| Sécurité d'opération | relativement bas | relativement bas | relativement bas | haut |
| Difficulté de câblage | compliqué | compliqué | les la plupart compliquées | simple |
| Volume | le plus petit | le plus grand | grand | petit |
Voyez de la table ci-dessus, essai de très basse fréquence est le substitut pour l'essai de fréquence de puissance. Il convient au matériel électrique de essai avec la grande capacité.
III. avantage et Feaure de produit
-
Des données du courant et de la tension sont obtenues directement par l'échantillonnage du côté à haute pression et elles sont vraies et précises.
-
Protection de surtension : l'instrument s'arrêtera à la protection chez Mme 20 quand la tension de sortie dépasse des valeurs limites de l'arrangement.
-
Protection de surintensité : concevez pour la double protection de la tension de ciel et terre, protection de temps d'arrêt peut être exactement placé dans le côté à haute pression. Est arrêté aux temps de protection chez Mme 20 quand le courant des côtés de basse tension dépasse le courant réagi.
-
La conception à haute tension de résistance de protection de sortie dans la poussée et elle de corps n'est aucune résistance extérieure supplémentaire du besoin.
-
Circuit de commande en circuit fermé de retour négatif de tension de ciel et terre.
IV. données techniques générales :
- Tension de crête : 30kV, 50KV, 90KV peut être commandé
- Fréquence d'essai : 0.1Hz, 0.05Hz et 0,02 hertz (de sélectionnable)
- Fusible : 10A
- Capacité de charge maximum : 0.5μF à 0.1Hz ; 1μFà0,05 hertz ; 2.5μF à 0.02Hz
- Alimentation d'énergie : 220V ±10%, 50Hz ±5% (si à l'aide d'un générateur portatif, assurez-vous que la tension de sortie et la fréquence sont stables. Actionnez >3kW.)
- Produisez l'exactitude de tension : ≤1% d'instabilité de tensionde crête; ≤3% d'instabilitédefréquence; déformationdeforme d'onde: <>5%.
- Environnement de travail : d'intérieur ou extérieur ; -10℃-+40℃; 85%RH
- Poids : Boîtier de commande - 5kg ; Unité de HT : 48kg
Remarque : La capacité de l'objet d'essai ne peut pas être plus grande que la valeur maximale de l'instrument d'essai. Si la capacité de l'objet d'essai est plus petite que 0,05μF, le hipot devrait être équipé d'un appareil auxiliaire (alimenté par HT HIPOT à votre option).
V. L'autre modèle typique
| Modelez l'aucun | Tension/courant évalués |
Supportant la charge Capacité |
Puissance FuseTube |
Structure et poids de produit |
| VLF-30 |
30kV/20mA (Crête) |
0.1Hz, ≤1.1µF | 5A |
Contrôleur : 4KG Propulseur : 25KG |
| 0.05Hz, ≤2.2µF | ||||
| 0.02Hz, ≤5.5µF | ||||
| VLF-50 |
50kV/30mA (Crête) |
0.1Hz, ≤1.1µF | 15A |
Contrôleur : 4KG Propulseur : 50KG |
| 0.05Hz, ≤2.2µF | ||||
| 0.02Hz, ≤5.5µF | ||||
| VLF-90 |
90kV/30mA (Crête) |
0.1Hz, ≤0.5µF | 20A |
Contrôleur : 4KG Catégorie 1 (40kV) de propulseur : 25KG Catégorie 2 (50kV) de propulseur : 50KG |
| 0.05Hz, ≤1µF | ||||
| 0.02Hz, ≤2.5µF |
Norme de tension de VI.Test par cet ensemble d'essai
1 pour le système mv et au-dessous du câble de la classe XLPE :
Examinez la formule de tension de crête : Umax=3U0,
Le =Single-phased'U0 a évalué la tension du câble
Temps d'essai : 60mints
2 pour le redresseur de générateur
Utest=1.414*βKU0,
Essaid'U---- tension d'essai de la crête 0.1Hz (kilovolt) ;
β-------facteur équivalent de la tension 0.1Hz et 50Hz, prenant habituellement 1,2 ;
K------ Prenez habituellement 1,3 à 1,5, prennent généralement 1,5 ;
Uo----- Tension évaluée d'enroulements de redresseur de générateur (kilovolt) ; :
