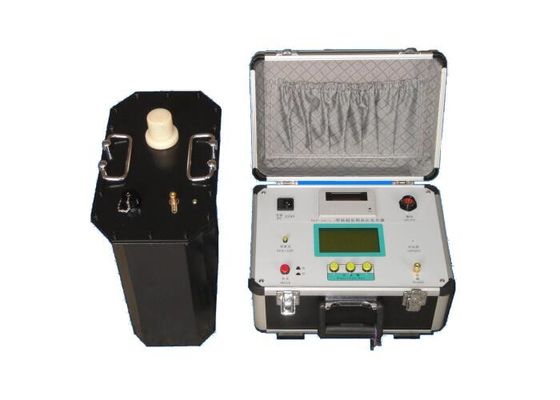

Haute tension de grande précision VLF testant les instruments à haute tension de Vlf Hipot de 60KV
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Objet d'essai: | Câble Tesing et essai de générateur | Examinez l'article: | Essai de tension de tenue à C.A. |
|---|---|---|---|
| Examinez le freq.: | 0.1Hz, 0.05Hz, 0.02Hz | composant: | Contrôleur, propulseur de HT, charge de condensateur de compensation |
| Examinez la tension: | 0~ 60KV | Précision: | ± (3% de +0,5 kilovolts complets) |
| Le temps de travail: | 60mints | ||
| Surligner: | instruments à haute tension de vlf hipot,équipement d'essai de câble de vlf |
||
Ensemble de test très basse fréquence 60KV pour câble, testeur de câble VLF, test HT, isolation du générateur
I. Application:
Le modèle VLF-60KV / 0.1Hz est conçu pour effectuer un test de tension de tenue sur site avec une fréquence de test à très basse fréquence pour les générateurs de puissance ou un câble d'alimentation XLPE de moins de 35KV. nécessite seulement une capacité d’essai très réduite (environ 1/500 en théorie). Sa taille et son poids sont également grandement diminués. En particulier, l’apparence de la surveillance permet de découvrir des phénomènes anormaux d’isolation du générateur, tels que corona de surface, décharge, etc.
Le testeur VLF hipot combine la technologie de pointe moderne à fréquence variable numérique et le contrôle par micro-ordinateur. Il peut donc réaliser l’augmentation automatique de la tension, la réduction, la mesure et la protection ainsi que l’intervention manuelle dans le processus d’augmentation automatique de la tension. La conception électronique complète assure la petite taille et le poids léger. Le grand écran LCD garantit un affichage clair et visuel et peut afficher la forme d'onde de sortie. L'imprimante produit des rapports de test
L'ensemble d'essai comprend un boîtier de commande, un amplificateur haute tension, un condensateur de compensation et une tige de décharge.Selon la technologie de conversion de fréquence électronique et la technologie à microprocesseur, il offre d'excellentes performances lors des tests de câbles ou de génératrices.
II. Liste de fournitures de ce modèle:
Sn | La description | Qté | |
1 | Unité de contrôle | 1 | unité |
2 | 60KV HT Booster | 1 | unité |
3 | Tige de décharge | 1 | unité |
4 | Condensateur de charge, 0.04µF | 1 | unité |
5 | Câbles de test / connexion haute tension | 1 | ensemble |
6 | Câble de terre | 1 | unité |
7 | Fusible 20A | 5 | unité |
8 | Papier d'impression | 2 | unité |
9 | Manuel | 1 | unité |
dix | Rapport de test d'usine | 1 | unité |
III. Caractéristique technique
- Les données sont précises car les données de courant, de tension et de forme d'onde sont échantillonnées directement du côté haute tension;
- Il a la fonction de protection de surtension. Si la tension de sortie dépasse la valeur limite définie, l'instrument s'éteindra avec un temps d'action inférieur à 20 ms.
- Il a la fonction de protection contre les surintensités. Il s'éteindra si le courant dépasse la valeur définie du côté haute tension avec un temps d'action inférieur à 20 ms. Et il s’arrêtera si le courant dépasse le courant nominal côté basse tension avec un temps d’action inférieur à 20 ms;
- Une résistance de protection intégrée et donc pas besoin d'autre résistance extérieure;
- Il adopte un circuit de commande de rétroaction négatif en boucle fermée haute et basse tension, et donc la tension n'augmentera pas en raison d'une capacité inhérente.
IV Données techniques universelles
- Fréquence de sortie: 0.1Hz, 0.05Hz, 0.02Hz
- Précision de mesure: 3%
- Erreurs de pic de tension positive et négative: ≤ 3%
- Distorsion de forme d'onde de tension: ≤ 5%
- Condition d'utilisation: intérieur et extérieur; température: -10 + 40
- Humidité: ≤ 85% HR
- Puissance: AC50Hz, 220V ± 5%
V. Modèle optioonal et plage de test:
| Modèle | Tension nominale | Capacité de chargement | Poids | Application |
| VLF-30 | 30kV (Valeur maximale) | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 4㎏ Equipement élévateur: 25㎏ Dimension: 323 * 174 * 323 | Câble 10 kV, générateur, etc. |
| 0,05Hz, ≤2,2µF | ||||
| 0,02Hz, ≤5,5µF | ||||
| VLF-40 | 40kV (Valeur maximale) | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 5㎏ Equipement élévateur: 30㎏ Dimension: 357 * 208 * 343 | 13,8 kV Câble, génératrice, etc. |
| 0,05Hz, ≤2,2µF | ||||
| 0,02Hz, ≤5,5µF | ||||
| VLF-50 | 50kV (Valeur maximale) | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 6㎏ Equipement élévateur: 45㎏ Dimension: 357 * 210 * 365 | 15,75 kV Câble, génératrice, etc. |
| 0,05Hz, ≤2,2µF | ||||
| 0,02Hz, ≤5,5µF | ||||
| VLF-60 | 60kV (Valeur maximale) | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 6㎏ Equipement élévateur: 50㎏ Dimension: 357 * 220 * 370 | Câble 18 kV, générateur, etc. |
| 0,05Hz, ≤2,2µF | ||||
| 0,02Hz, ≤5,5µF | ||||
| VLF- 80 | 80kV (Valeur maximale) | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 8㎏ Equipement élévateur: 90㎏ Dimension: 357 * 240 * 390 | Câble 35 kV, générateur, etc. |
| 0,05Hz, ≤2,2µF | ||||
| 0,02Hz, ≤5,5µF |
REMARQUE: Test de tension standard
Test du câble 1.For
Formule de tension de test: max 3Ｕ 0 ,
Ｕ 0 voltage Tension nominale du câble monophasée
Temps de test: 60mints
2. Pour stator de générateur
Ｕ test ＝ 1.414 * βKＵ 0 ,
Test U ---- tension d'essai de pointe de 0,1 Hz (kV);
β ------- Facteur équivalent de tension 0,1Hz et 50Hz, prenant habituellement 1,2;
K ------ généralement prendre 1,3 à 1,5, généralement 1,5;
Uo ----- Tension nominale (kV) des enroulements de stator de générateur:
