Équipement d'essai à haute tension 0 ~ 50KV de câble de Vlf d'essai à haute tension léger de Vlf
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Objet d'essai: | Câble Tesing et essai de générateur | Examinez l'article: | Essai de tension de tenue à C.A. |
|---|---|---|---|
| Examinez le freq.: | 0.1Hz, 0.05Hz, 0.02Hz | composant: | Contrôleur, propulseur de HT, charge de condensateur de compensation |
| Examinez la tension: | 0~ 50KV | Précision: | ± (3% de +0,5 kilovolts complets) |
| Le temps de travail: | 60mints | ||
| Surligner: | équipement d'essai vlf,équipement d'essai vlf de câble |
||
Ensemble de test très basse fréquence 50KV pour câble, testeur de câble VLF, test HV, isolation du générateur
I. Application:
Le modèle VLF-50KV / 0.1Hz est conçu pour effectuer un test de tension de tenue sur site avec une fréquence de test à très basse fréquence pour les générateurs de puissance ou un câble d'alimentation XLPE de moins de 35KV. nécessite seulement une capacité d’essai très réduite (environ 1/500 en théorie). Sa taille et son poids sont également grandement diminués. En particulier, l’apparence de la surveillance permet de découvrir des phénomènes anormaux d’isolation du générateur, tels que corona de surface, décharge, etc.
Le testeur VLF hipot combine la technologie de pointe moderne à fréquence variable numérique et le contrôle par micro-ordinateur. Il peut donc réaliser l’augmentation automatique de la tension, la réduction, la mesure et la protection ainsi que l’intervention manuelle dans le processus d’augmentation automatique de la tension. La conception électronique complète assure la petite taille et le poids léger. Le grand écran LCD garantit un affichage clair et visuel et peut afficher la forme d'onde de sortie. L'imprimante produit des rapports de test

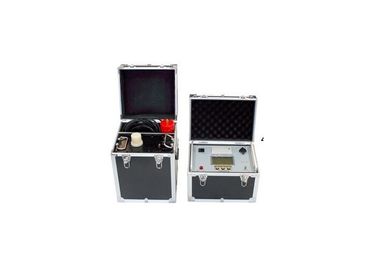

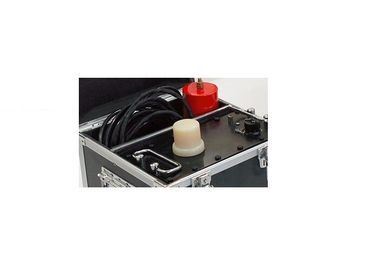

L'ensemble d'essai comprend un boîtier de commande, un amplificateur haute tension, un condensateur de compensation et une tige de décharge.Selon la technologie de conversion de fréquence électronique et la technologie à microprocesseur, il offre d'excellentes performances lors des tests de câbles ou de génératrices.

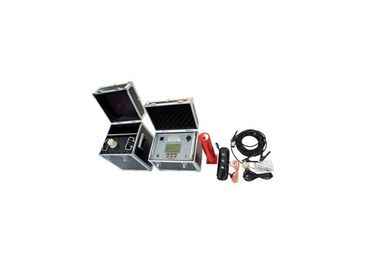

II. Liste de fournitures de ce modèle:
Sn | La description | Qté | |
1 | Unité de contrôle | 1 | unité |
2 | Booster 50KV HV | 1 | unité |
3 | Tige de décharge | 1 | unité |
4 | Condensateur de charge, 0.04µF | 1 | unité |
5 | Câbles de test / connexion haute tension | 1 | ensemble |
6 | Câble de terre | 1 | unité |
7 | Fusible 20A | 5 | unité |
8 | Papier d'impression | 2 | unité |
9 | Manuel | 1 | unité |
dix | Rapport de test d'usine | 1 | unité |
III. Caractéristique technique
- Les données de courant, de tension et de forme d'onde peuvent être directement échantillonnées du côté de la haute tension, ce qui permet d'obtenir des données réelles et précises.
- Protection contre les surtensions: si la sortie dépasse la limite de tension définie, l'instrument s'éteindra pour se protéger, le temps d'activation est inférieur à 20 ms.
- Protection contre les surintensités: il s'agit d'une double protection haute-basse tension dans la conception; la protection à l'arrêt précis peut être réalisée en fonction de la valeur définie du côté haute tension; Si le courant côté basse tension dépasse le courant nominal, l'instrument prend une protection à l'arrêt, le temps d'activation est inférieur à 20 ms.
- Une résistance de protection de sortie haute tension est fournie dans le corps élévateur de tension dans la conception, ce qui élimine le besoin d'une résistance de protection supplémentaire connectée à l'extérieur.
IV Données techniques universelles
- Fréquence de sortie: 0.1Hz, 0.05Hz, 0.02Hz
- Précision de mesure: 3%
- Erreurs de pic de tension positive et négative: ≤ 3%
- Distorsion de forme d'onde de tension: ≤ 5%
- Condition d'utilisation: intérieur et extérieur; température: -10 + 40
- Humidité: ≤ 85% HR
- Puissance: AC50Hz, 220V ± 5%
V. Modèle optioonal et plage de test:
| Modèle | Pic de tension | Plage de mesure | Poids | Plage d'objet de test |
| VLF-30 | 30KV | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 4 kg Booster: 25 kg Taille: L * W * H 323 * 174 * 323 | 10KV et tension inférieure câble, générateur |
| 0,05Hz, ≤2,2µF | ||||
| 0,02Hz, ≤5,5µF | ||||
| VLF-50 | 50KV | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 6 kg Booster: 45 kg Taille: L * W * H 357 * 210 * 365 | 15.75KV et sous tension câble, générateur |
| 0,05Hz, ≤2,2µF | ||||
| 0,02Hz, ≤5,5µF | ||||
| VLF-60 | 60KV | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 6 kg Booster: 50 kg Taille: L * W * H 357 * 220 * 370 | 18KVet dessous de tension câble, générateur |
| 0,05Hz, ≤2,2µF | ||||
| 0,02Hz, ≤5,5µF | ||||
| VLF- 80 | 80KV | 0,1 Hz, ≤ 1,1 µF | Contrôleur: 8 kg Booster: 90 kg Taille: L * W * H 357 * 240 * 390 | 35KV et tension inférieure câble, générateur |
REMARQUE: Test de tension standard
Test du câble 1.For
Formule de tension de test: max 3Ｕ 0 ,
Ｕ 0 voltage Tension nominale du câble monophasée
Temps de test: 60mints
2. Pour stator de générateur
Ｕ test ＝ 1.414 * βKＵ 0 ,
Test U ---- tension d'essai de pointe de 0,1 Hz (kV);
β ------- Facteur équivalent de tension 0,1Hz et 50Hz, prenant habituellement 1,2;
K ------ généralement prendre 1,3 à 1,5, généralement 1,5;
Uo ----- Tension nominale (kV) des enroulements de stator de générateur:
