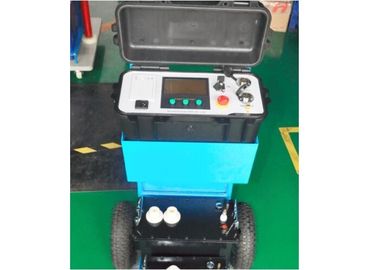

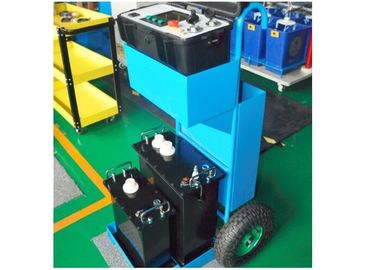

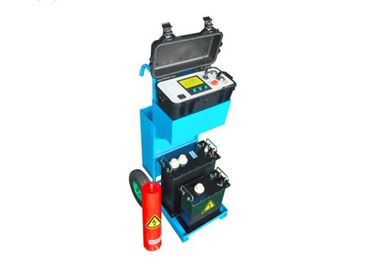

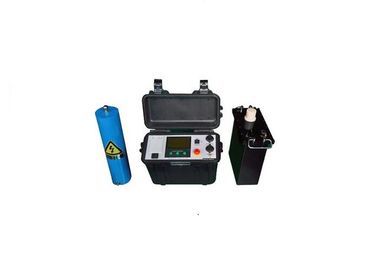

Appareil de contrôle haute tension à CA Hipot de la machine d'essai VLF de la tension 80LV VLF 0.1Hz 0.05Hz 0.02Hz
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Principe d'essai :: | Très-bas principe de technologie de fréquence | Utilisation: | essai de tension de tenue 0.1Hz pour 35KV et au-dessous de cable électrique et de générateur de syst |
|---|---|---|---|
| Caractéristique de conception: | Deux propulseurs de HT, 30KV/50KV pour le simple | composant: | Contrôleur, propulseur de HT, charge de condensateur de compensation |
| Examinez la fréquence: | 0.1Hz, 0.05Hz, 0.02Hz | Tension de Max.Test: | 0~ 80KV (crête), sans interruption réglable |
| Chaîne de charge :: | 0.1Hz, ≤0.5μF ; 0.05HZ, ≤0.1μF ; 0.02HZ ≤2.5μF | Examinez l'exactitude: | Aucun moins de 3% |
| Forme d'onde de production: | Bonne onde sinusoïdale, tension, ≤ 5% de déformation de forme d'onde | Propulseur de HT utilisant la manière: | Choisissez ou en série connexion |
| coefficient d'utilisation: | 60mints | ||
| Surligner: | instruments à haute tension de vlf hipot,équipement d'essai de câble de vlf |
||
Ensemble d'essai à haute tension très basse fréquence de 80KV pour le câble et le générateur, essai à haute tension à CA
I. Description du produit de la technologie de test VLF:
Le test de tension de tenue est un test préventif essentiel pour les équipements électriques. Il est divisé en deux parties: test de tension de maintien CA et CC. Le principe de la technologie de test en courant alternatif peut être subdivisé en fréquence de puissance, fréquence variable (VF) et test de très basse fréquence (VLF) à 0,1 Hz, le dernier étant fortement recommandé par la CEI, en raison de ses avantages remarquables sous une tension de test de 50 kV.
II. Les avantages de la technogy lors des tests CC / de la fréquence d’alimentation / du test VF / du test VLF
| Aspects | DC | Fréquence de puissance | Fréquence variable | 0,1 Hz VLF |
| Équivalence | Pauvre | Bien | Bien | Bien |
| Dommages d'isolation | fort | légère | légère | légère |
| Opération Sécurité | relativement faible | relativement faible | relativement faible | haute |
| Difficulté de câblage | compliqué | compliqué | le plus compliqué | simple |
| Le volume | le plus petit | le plus grand | grand | petit |
Voir le tableau ci-dessus, le test VLF est le substitut du test de fréquence d'alimentation. Il convient au test des équipements électriques à grande capacité.
III. Produit avantage et Feaure
- S taille et poids léger . Ecran LCD et imprimante intégrée.
- 0,1Hz, 0,05Hz et 0,02Hz peuvent être choisis, ce qui garantit une large plage de test.
- Je réalise les augmentations de tension, les abaissements , les mesures et les protections ainsi que les interventions manuelles dans le processus de surélévation de tension automatique.
- Protection contre les surtensions et protection contre les surintensités . Le temps d'action ne dépasse pas 20 ms.
- Les données de courant, de tension et de forme d'onde peuvent être directement échantillonnées du côté de la haute tension, ce qui permet d'obtenir des données réelles et précises.
- Une résistance de protection de sortie haute tension est fournie dans le corps élévateur de tension dans la conception, ce qui élimine le besoin d'une résistance de protection supplémentaire connectée à l'extérieur.
- Le circuit de rétroaction négatif en boucle fermée est adopté. Aucune capacité en augmentation pendant la sortie.
IV Données techniques générales:
- Tension de crête: 50kV
- Fréquence d'essai: 0,1 Hz, 0,05 Hz et 0,02 Hz (sélectionnable)
- Fusible: 10A
- Capacité de charge maximale: 0.5μF à 0.1Hz; 1 µF à 0,05 Hz ; 2.5μF à 0.02Hz
- Alimentation: 220V ± 10%, 50Hz ± 5% (Si vous utilisez un groupe électrogène portable, assurez-vous que la tension et la fréquence de sortie sont stables. > 3kW. )
- Précision de la tension de sortie: instabilité de la tension de crête ≤ 1%; instabilité de fréquence ≤ 3%; distorsion de la forme d'onde: < 5%.
- Environnement de travail: intérieur ou extérieur; - 10 - + 40 ; 85% HR
- Poids: Unité de contrôle - 5 kg; Unité HV: 48kg
Remarques: La capacité de l'objet à tester ne peut être supérieure à la valeur maximale de l'instrument à tester. Si la capacité de l'objet à tester est inférieure à 0,05 μF , l'hipot doit être équipé d'un dispositif auxiliaire (fourni par HV HIPOT, à votre choix).
V. Autre modèle typique
| Modèle | Gamme de tension | Fréquence d'essai | Charge maximale |
| VLF-30KV / 0.1Hz | 0 ~ 30KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-40KV / 0.1Hz | 0 ~ 40KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-50KV / 0.1Hz | 0 ~ 50KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-80KV / 0.1Hz | 0 ~ 80KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 2.5μF |
| Une condition spéciale peut être faite par commande | |||
Norme de tension VI.Test par cet ensemble de test
1 Pour câble XLPE de classe MV et inférieure:
Formule de tension de test: max 3Ｕ 0 ,
Ｕ 0 voltage Tension nominale du câble monophasée
Temps de test: 60mints
2 pour stator de générateur
Ｕ test ＝ 1.414 * βKＵ 0 ,
Test U ---- tension d'essai de pointe de 0,1 Hz (kV);
β ------- Facteur équivalent de tension 0,1Hz et 50Hz, prenant habituellement 1,2;
K ------ généralement prendre 1,3 à 1,5, généralement 1,5;
Uo ----- Tension nominale (kV) des enroulements de stator de générateur:
