Équipement d'essai à haute tension portatif de VLF d'essai de Vlf pour des câbles 35KV et 10KV

Ensemble de test de tension résonante variable portable pour test de câble 35KV et 10KV, fréquence de test 30 ~ 300Hz

I. Utilisation du produit:

Ce kit de test, modèle FKTF-81KVA / 27KV, 54KV, est conçu pour un câble XLPE de classe 10KV / 35KV, transformateur de puissance, CB, CT / PT, jeu de barres dans une sous-station de 35KV permettant de réaliser un test de tension alternative avec la technologie de circuit résonant à fréquence variable ; la tension d'essai la plus élevée n'est pas supérieure à 27KV, 54KV; fréquence de test: 30-300Hz; le cycle de travail n'est pas plus de 60 minutes. il peut aider les clients à effectuer un test préventif ou un test de transfert lors d'un test de tension de maintien CA

La plage de test de l'ensemble est la suivante: transformateur

1. 500 m de câble 35kV / 300mm2, fréquence de test 30-300Hz, tension de test 52kV, temps de test 60min.

2, 2000m de câble 10kV / 300mm2, fréquence de test 30-300Hz, tension de test 22kV, temps de test 5min.

3, transformateur principal 10kV / 31500kVA, capacité ≤ 0,015uF, fréquence de test 40-300Hz, tension de test 54kV, temps de test 1min.

4, CB, CT / PT, jeu de barres dans une sous-station d’alimentation 35KV, fréquence d’essai 40-300Hz, tension d’essai ne dépassant pas 95kV, temps d’essai 1min.

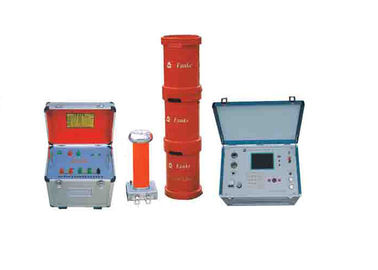

L'ensemble d'essai comprend une source d'alimentation à fréquence variable, un transformateur d'excitation, 3 pièces de réacteurs et un déviateur de mesure de haute tension (diviseur de tension capacitif). Ce type d’appareil de test convient le mieux aux sous-stations d’alimentation de 35KV

II. Données techniques générales

Application :

Câbles réticulés avec une tension de 10KV, 35KV

Caractéristiques:

L'essai est avec voie de résonance de fréquence variable, et le réacteur est avec la structure de bois de chauffage.

Fréquence de test: 30 ～ 300HZ ou 35 ～ 75HZ

La forme d'onde de la tension de sortie est une forme d'onde sinusoïdale, Facteur de déviation de la forme d'onde ≤1

Connexion et opération faciles

La petite taille et le poids léger de chaque composant sont faciles à transporter et à tester sur le terrain.

Il dispose d'une alimentation intelligente à fréquence variable, avec une automaticité élevée et une fonction de protection.

Système de test de résistance à la tension du câble réticulé: Longueur du câble: 1 ~ 10 km (peut être commandé)

Poids d'une seule pièce: 25 kg ~ 50 kg

III. Composants principaux:
